案例赏析-值得学习!!!松下新风系统设计安装
陌肖      2019-02-15 16:15     来源:     浏览量:22207

项目简介:项目一共两层,每一层一套280风量的松下全热新风系统

 案例详情

1、案例简介:建筑面积为110平方,一共两层,两层面积一样,客厅一层和二层中空。采用吊顶式新风,采用分风箱加PE管的安装材料,每一层一套280风量的松下全热新风系统

2、参考标准:《工业建筑供暖通风与空气调节设计规范》GB 50019-2015《室内空气质量标准》GBT-18883-2002

3、设计过程:

1)设计原则

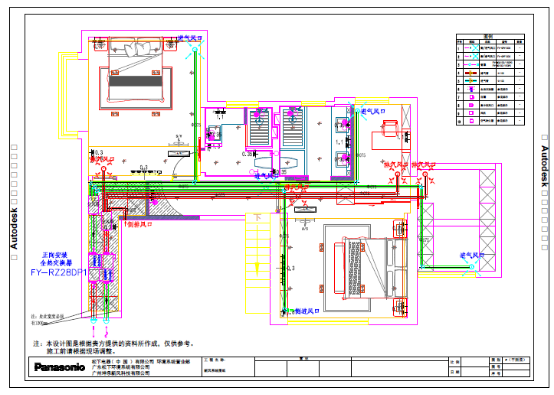

1.1、定义新风路径――――新风从室外经松下全热交换器再经过分风箱PE管进入餐厅、起居室、卧室等房间,由排风口经PE管分风箱再经过松下全热交换器排至室外。

1.2、确定新风风量――――确定住房最小新风量,提供足够的新鲜空气量。

1.3、定义新风时间――――保证新风的连续性,一天24小时连续不间断。

2)设计新风量

2.1以满足民用建筑人均所需最小新风量30m3/h,同时保证房间每小时换气至少1次,确定房间最小新风量。











4、产品造型:

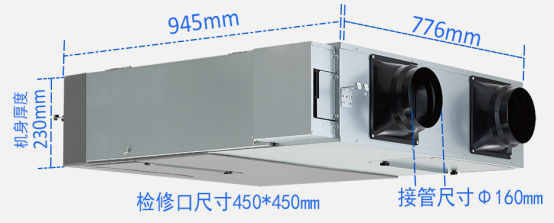

型号:FY-RZ28DP1,风量:280/250/130 m3/h,噪音:37/34/25dB,功率:170/143/83W

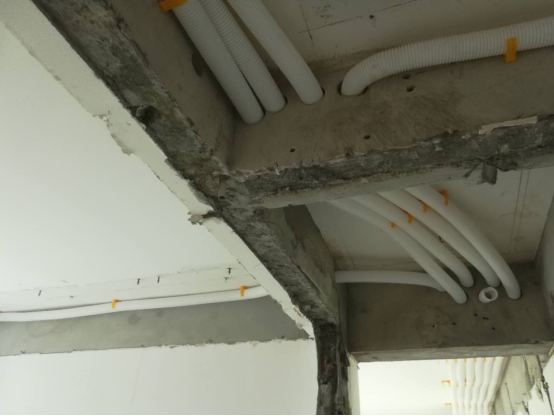

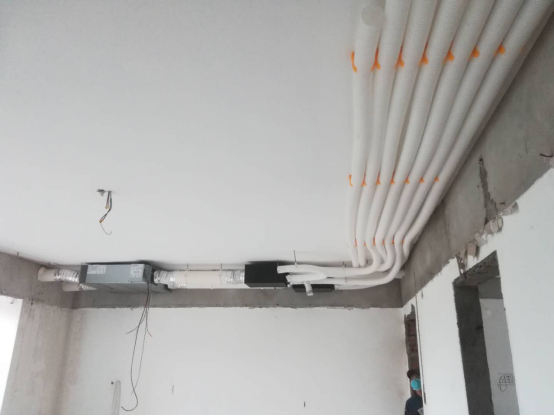

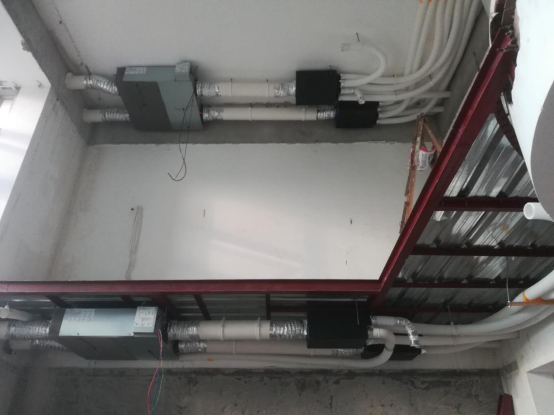

5、现场安装图








五、 案例点评

(1) 全热交换器新风系统是一种整体换气系统。通过24小时不间断的换气,使住宅整体保持新鲜空气的流通,由热交换芯将室排出的空气和室外引进的空气进行温度和湿度的交换,减少换气时的能量损失,可以达到节能的效果。PM2.5系列,过滤PM2.5等级悬浮颗粒,保证室内空气清新,舒适,健康

(2) 此项目采用分风箱加PE管的安装材料优点较多,分风箱可以降低噪音平衡风量,使用环保PE管,高耐压性 ,可随意转角,抗扭曲,安装方便。
