青岛市中央公园住宅新风系统

                     ——2018年3月

住宅全热新风系统

项目简介：

本案位于青岛新机场属地中心位置，楼座为多层洋房一楼带院。业主对舒适家居有一定的认识了解。建筑面积139㎡，实用面积105㎡，套三户型，层高2.78m。居住5人：主卧夫妻2人+，次卧1老人， 客卧1名学龄儿童+幼儿1人，家人无吸烟嗜好。希望通过新风系统保护一家人的呼吸健康，同时享受静音、无尘的舒适生活环境。

产品信息

设备名称：基德曼ODIN3.5全热交换新风机

规格尺寸940mm*620mm*255mm；功率140W；静压290Pa。

生产商：基德曼（台州）环境设备有限公司

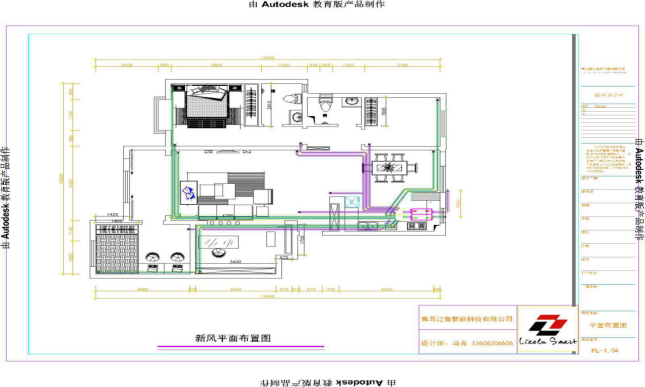

户型设计图

设备选型

住宅新风系统的最小新风量：Qmin=F×h×n，换气次数设为1，F——居住面积㎡；h——房间层高m；n——换气次数 次/h。或以成人30m3/h、儿童20m3/h在每个区域两者中取最大值。计算结果为296.7m3/h，考虑机器和管路风损，以及大风量机器开中低档噪音较低的因素，选择350m3/h风量范围内的设备。

GB/T 18883-2002 《室内空气质量标准》

GB 50325-2010《民用建筑室内环境污染控制规范》

GB 50736-2012《民用建筑供暖通风与空气调节设计规范》

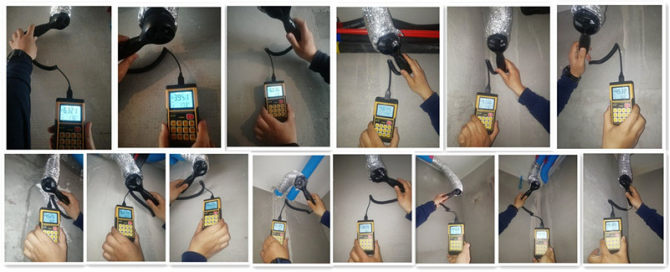

案例安装现场图文：

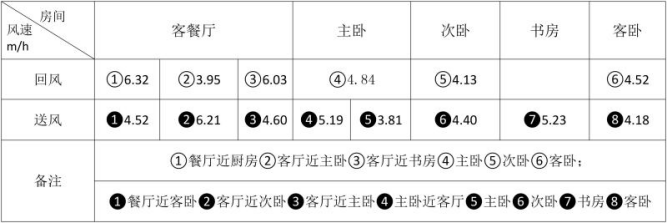

使用效果描述：

案例特点描述：

本案得益于与业主的真诚、全域交流，与物业、装饰公司和其他工种的坦诚沟通。在信任、责任的基础上，站在各方角度通盘考虑。

在风量计算上，貌似可以套取公式，计算简单。而在实际使用场景、污染物控制指数、噪音控制标准等都有影响。在设备选取上，要充分了解产品特性，例如结构、室内外风口朝向、机器参数（正规实验室测试数据）等。在主机定位上，要考虑安装空间、周围环境、检修位置等。在管路布置上，与水电、中央空调、吊顶造型等都要提前对接。

俗话说“三分设备七分安装”，新风系统的安装是一项工程，无论是图纸设计、主机定位、管路布置、标识保护等等，都要求落地经销商从设备选型到施工安装以及售后保障做好一系列的精准服务。把设计方案想到穷尽，把安装工艺做到极致，用实际数据说话，用客户满意度代言。
