不同的风管风速、风口风速的规定都有所不同,请跟随小编一起来了解一下各类风口风速的规定吧。
风管风速、风口风速的规定
各类风口风速规定
1.采暖风口
1.1、采用热风采暖系统时,应遵守下列规定:
送风口的送风速度V(m/s),应根据送风口的高度、型式及布置经过计算确定,当送风口位于房间上部时,送风速度宜取:V= 5~15m/s;当送风口位于离地不高处时,送风速度宜取:V =0.3m/s~0.7m/s;
回风口的回风速度,宜取:V=0.3m/s。
来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)2.8.7
1.2、热风幕的送风速度:公共建筑的外门,风速不宜大于6 m/s,高大外门不应大于25m/s。
来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)2.8.15
2.4、厨房排风系统
风管风速不宜小于8m/s,且不宜大于10m/s;排风罩接风管的喉部风速应取4~5m/s。
来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)4.2.10

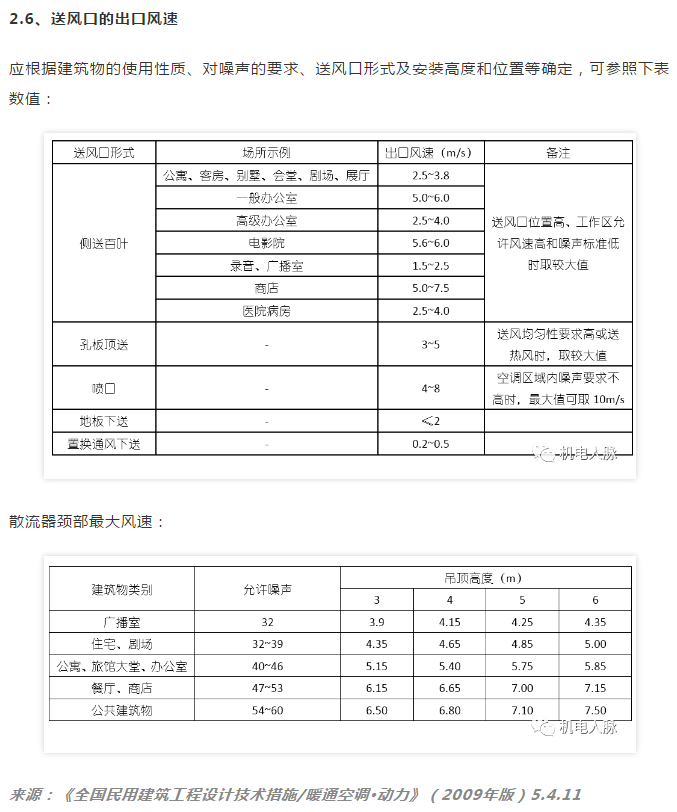

2.5、侧送和散流器平送的出口风速采用2m/s~5m/s。
孔板下送风的出口风速,从理论上讲可以采用较高的数值。因为在一定条件下,出口风速较高时,要求稳压层内的静压也较高,这会使送风较均匀; 同时,由于送风速度衰减快,对人员活动区的风速影响较小。但当稳压层内的静压过高时,会使漏风量增加,并产生一定的噪声。一般采用3m/s~5m/s 为宜。
条缝形风口气流轴心速度衰减较快,对舒适性空调,其出口风速宜为2m/s~4m/s 。
喷口送风的出口风速是根据射流未端到达人员活动区的轴心风速与平均风速经计算确定。喷口侧向送风的风速宜取4m/s~10m/s 。
来源:GB50736-2012 《民用建筑供暖通风与空气调节设计规范》条文说明 7.4.11
3、防排烟风口
3.1、机械加压送风系统、排烟系统和补风系统的风速应符合下列规定:
1、采用金属管道时,不宜大于20m/s;
2、采用内表面光滑的混凝土等非金属管道时,不宜大于15m/s
3、机械加压送风口不宜大于7m/s;排烟口不宜大于10m/s;机械补风口不宜大于10m/s,公共聚集场所不宜大于5m/s;自然补风口不宜大于3m/s。
来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)4.8.5
3.2、排烟口
风速不宜大于10m/s。
来源:GB 51251-2017 《建筑防烟排烟系统技术标准》4.4.12.7
3.3、机械补风口
风速不宜大于10m/s,人员密集场所补风口的风速不宜大于5m/s;自然补风口的风速不宜大于3m/s。
来源:GB 51251-2017 《建筑防烟排烟系统技术标准》4.5.6
4、风口遮挡系数
4.1、当采用百叶窗
窗的有效面积为窗的净面积乘以遮挡系数,根据工程实际经验,当采用防雨百叶时系数取0.6,当采用一般百叶时系数取0.8。
来源:GB 51251-2017 《建筑防烟排烟系统技术标准》条文说明4.3-5

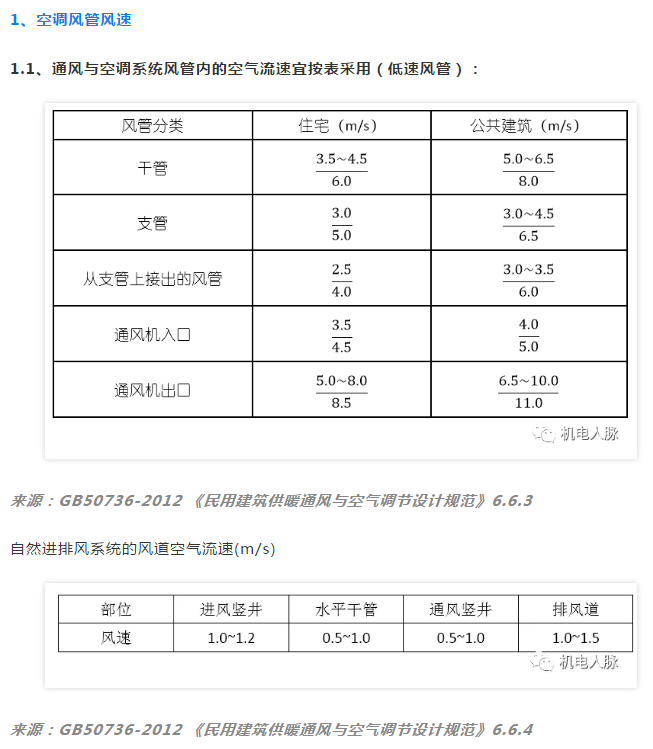

02 风管及附件风速
