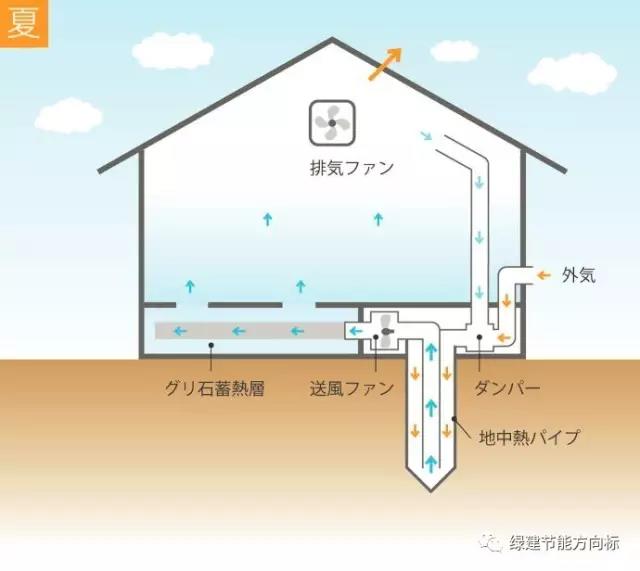

日本是靠近中国比较近的发达国家，在被动式建筑节能发展方面也领先我国。近期我们将陆续分享一些日本的建筑新技术案例。今天带大家了解的是日本家庭用地下埋管新风系统的节能建筑。

炎炎夏日，单靠普通新风机组输送的风是不够凉爽的，如果，这道新风从地底下走一圈再进入室内，岂不是很舒适宜人？下面这组照片就是日本典型的地埋管新风系统的建造过程，请仔细学习一下人家是怎么建造的吧。

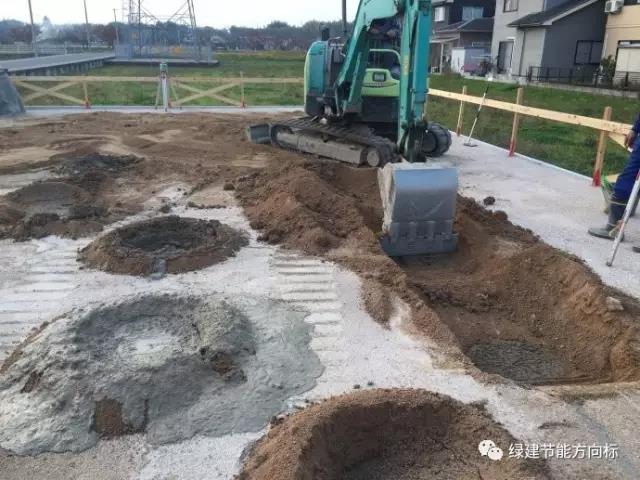

第一步一般都是挖井

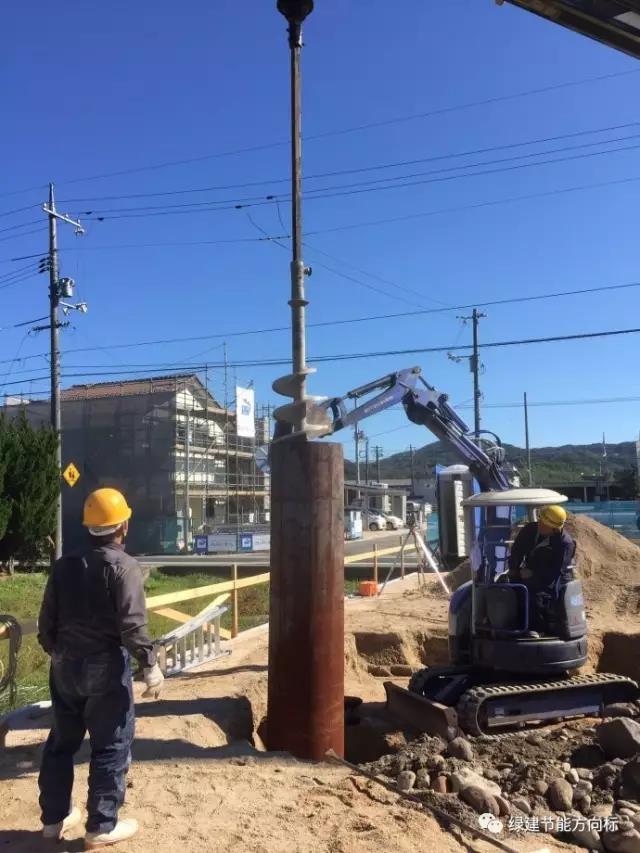

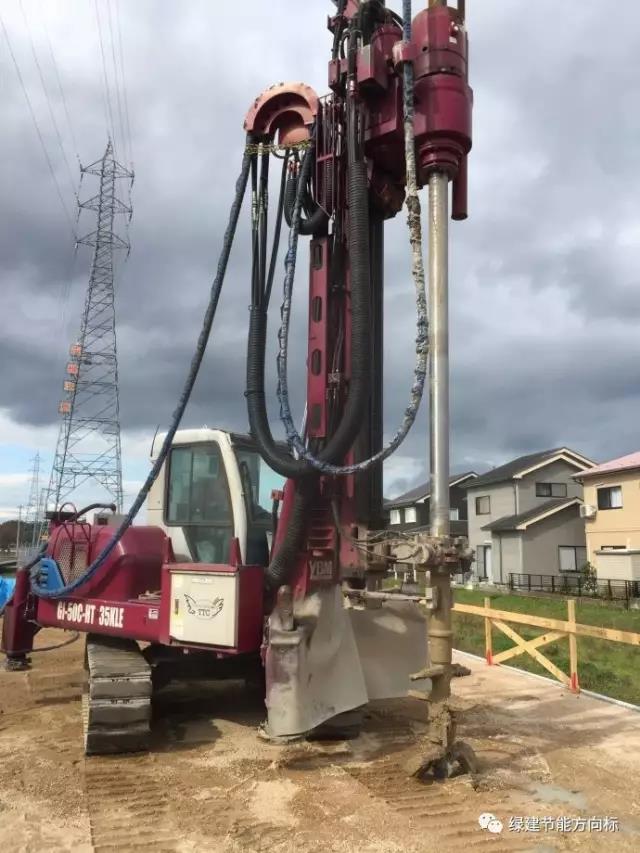

专用的设备进行打井

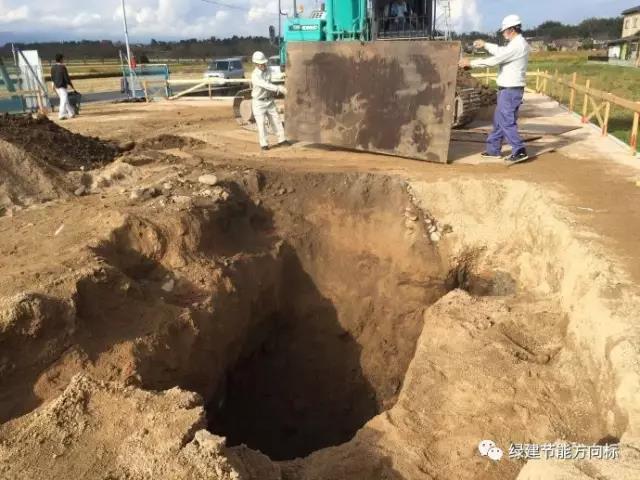

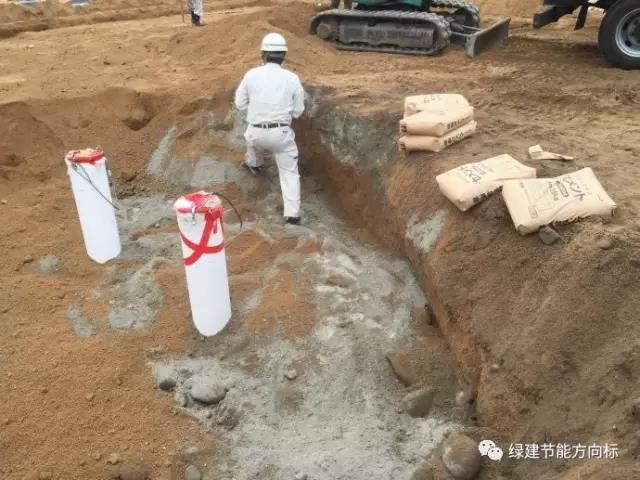

土壤一般很疏松，挖的都是大坑的效果

抽干水就开始埋设新风管

这就是埋入地下的新风管外壁管

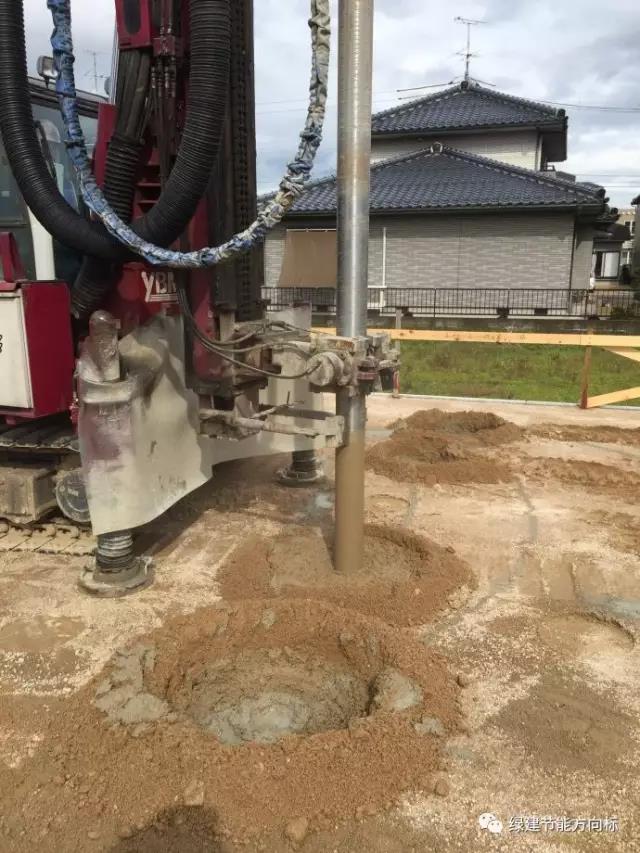

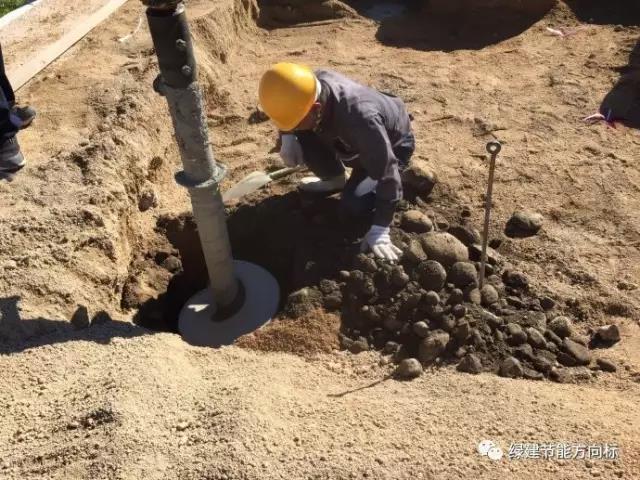

钻井示意

钻进示意

钻井示意

新风管外壁管已经埋设

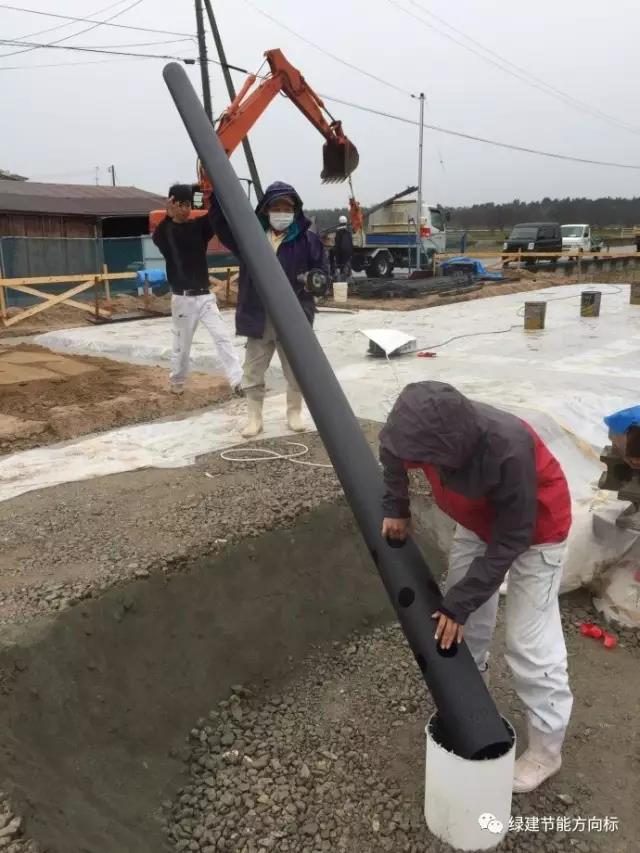

插入内壁管

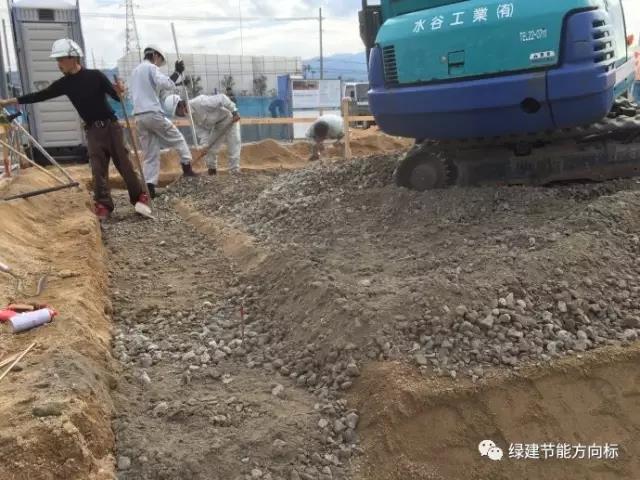

铺碎石准备垫层

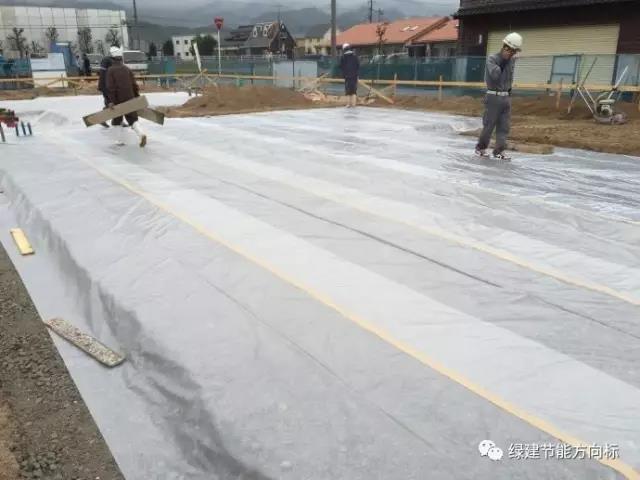

垫层完工上铺防水防潮层

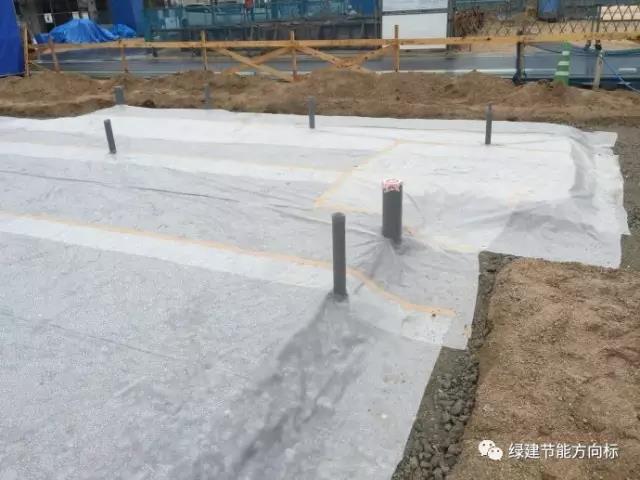

基础垫层已经做完，管道穿透防潮层

开始架空层施工

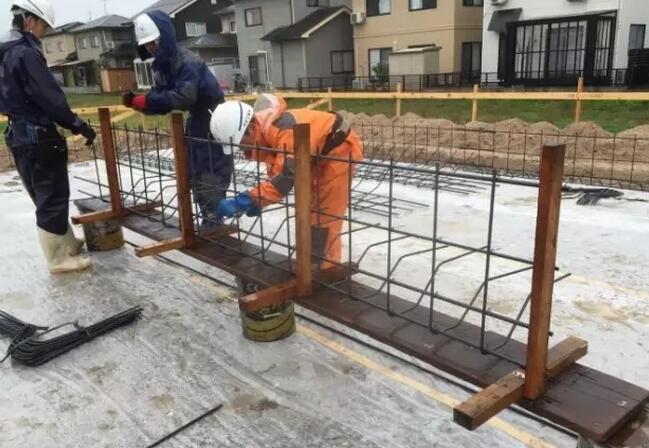

铺设基础钢筋网

铺设钢筋网

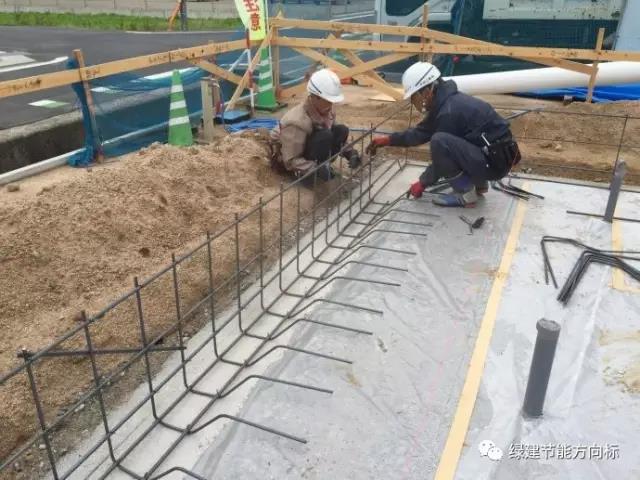

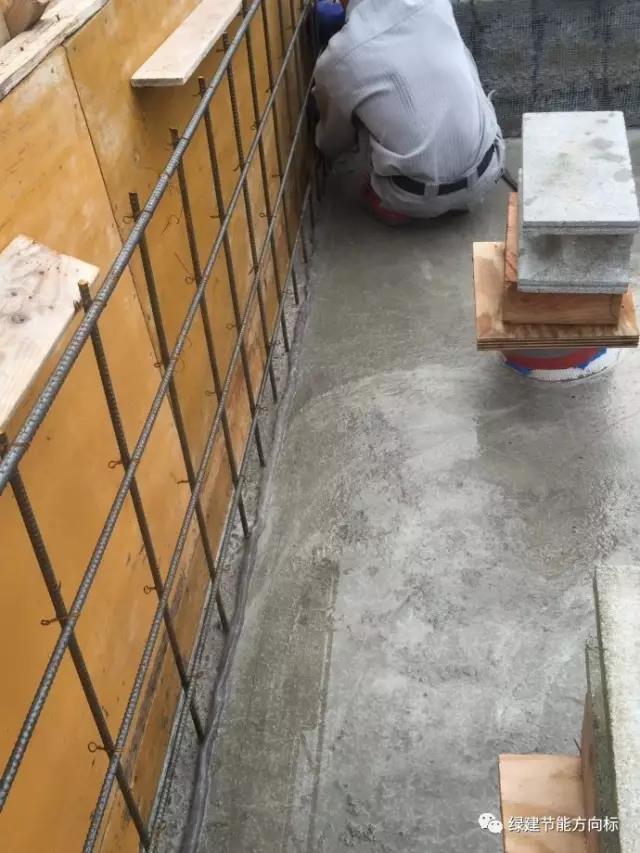

架空层墙板的钢筋铺设

架空层很矮，一般不到一米，空间够装设新风机组即可

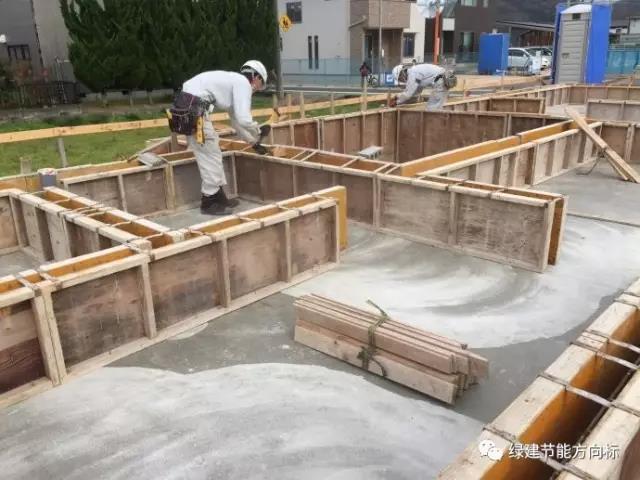

架空层浇筑混凝土墙体

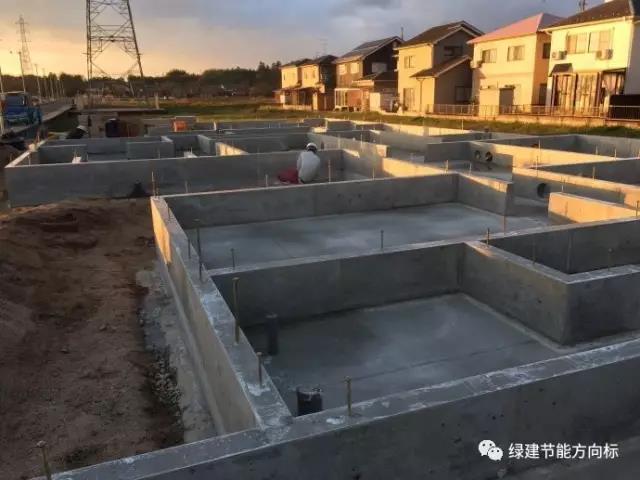

架空层墙体完工

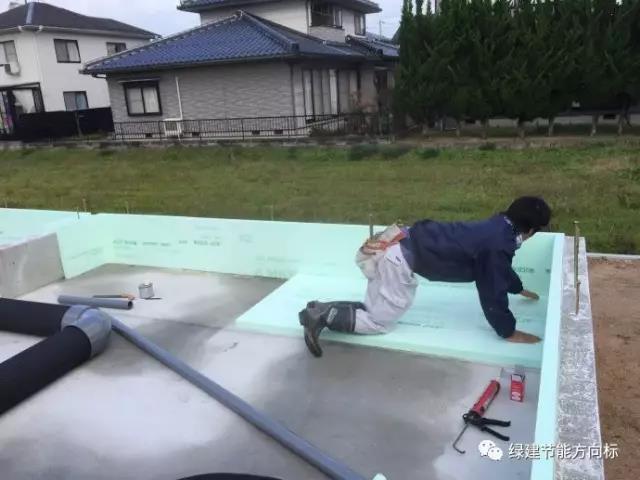

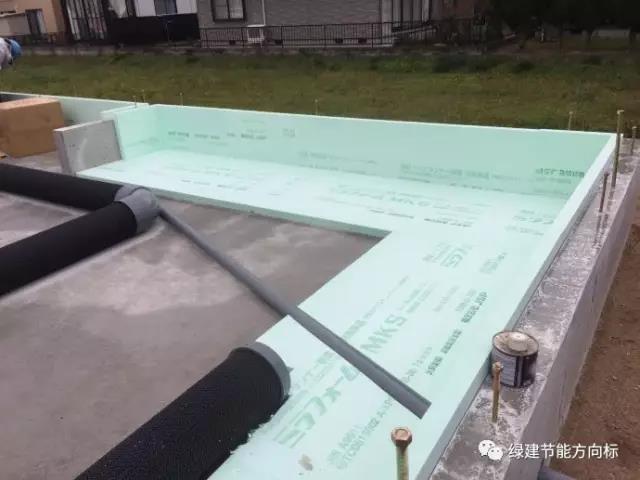

架空层外围内壁面及周边地面铺设挤塑聚苯板保温

架空层外围内壁面及周边地面铺设挤塑聚苯板保温

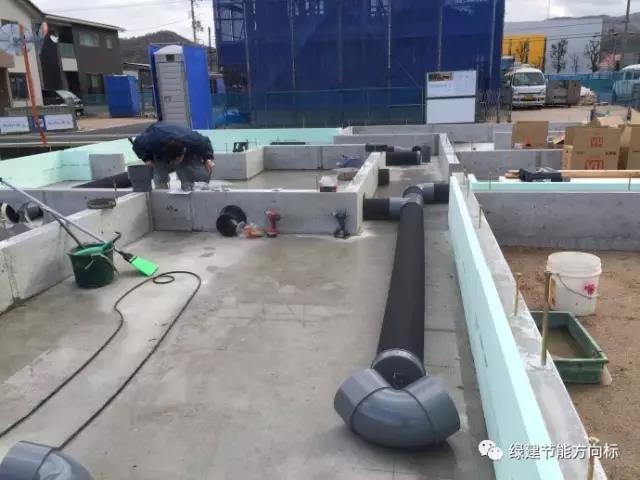

新风管道铺设

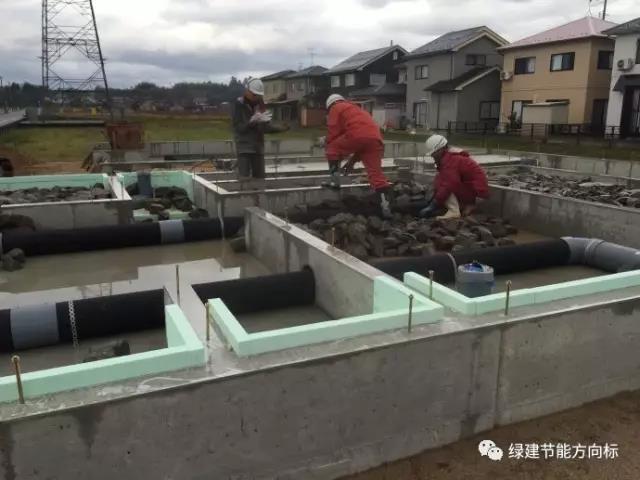

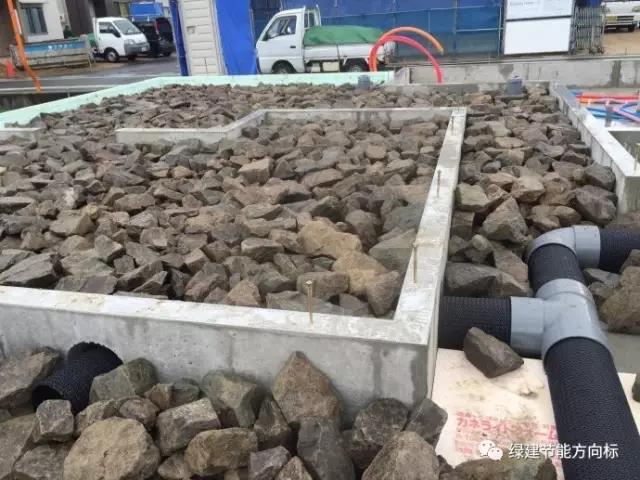

开始铺设填充石块

碎石铺设

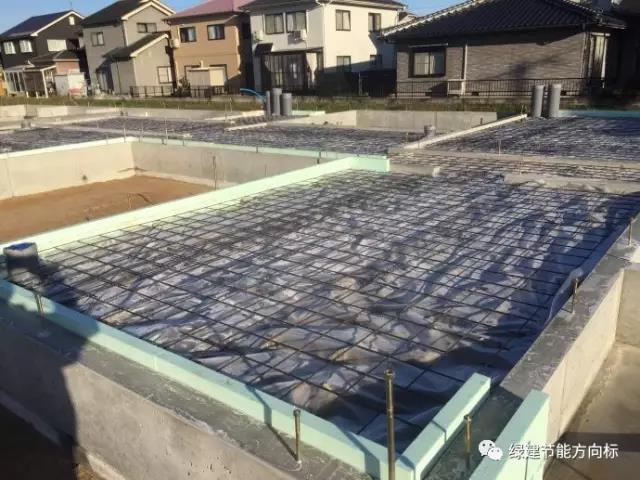

铺好防潮层和钢筋网

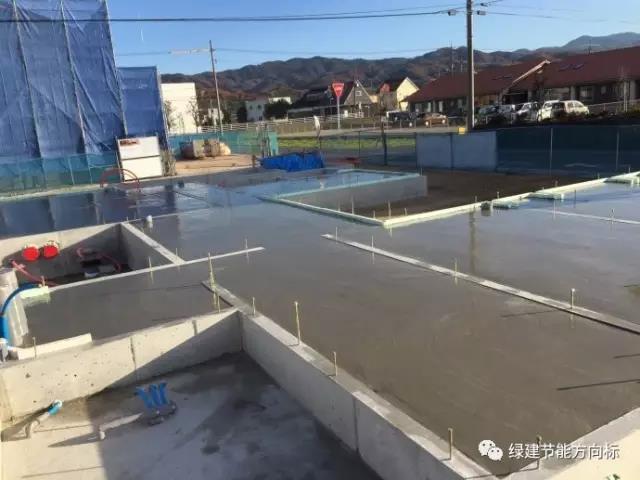

首层地面混凝土浇筑完毕

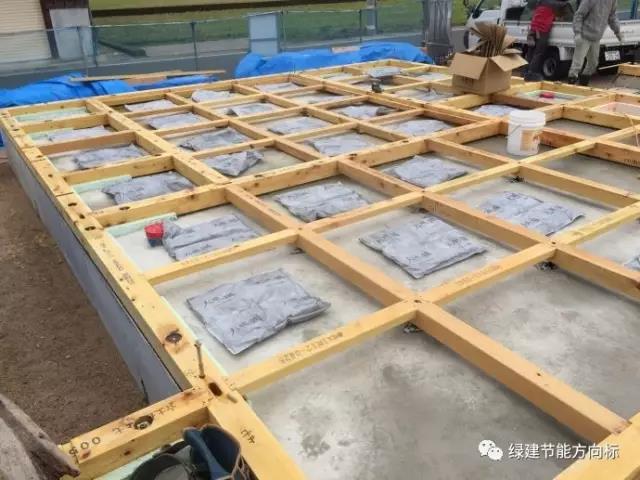

首层墙体开始施工，可以看出是木结构建筑

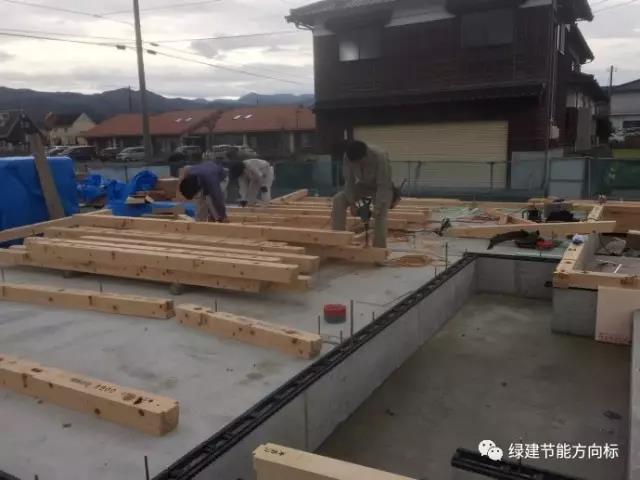

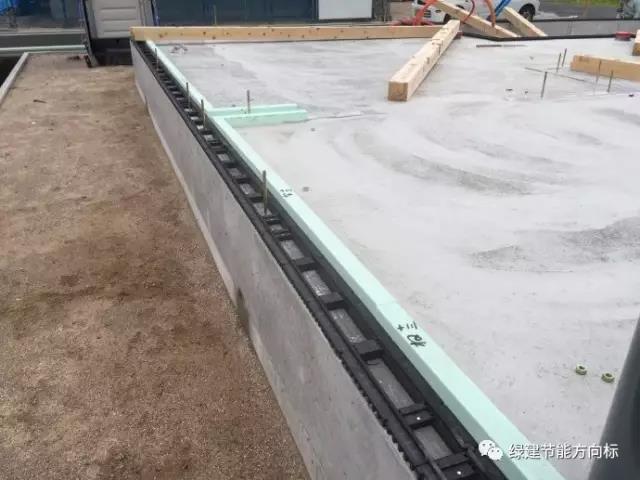

这道黑色的模块为防潮垫块，在混凝土基础与木结构主体之间，起通风防潮作用

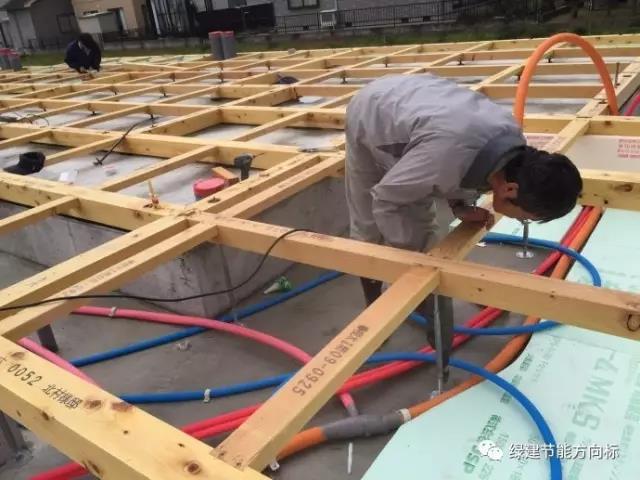

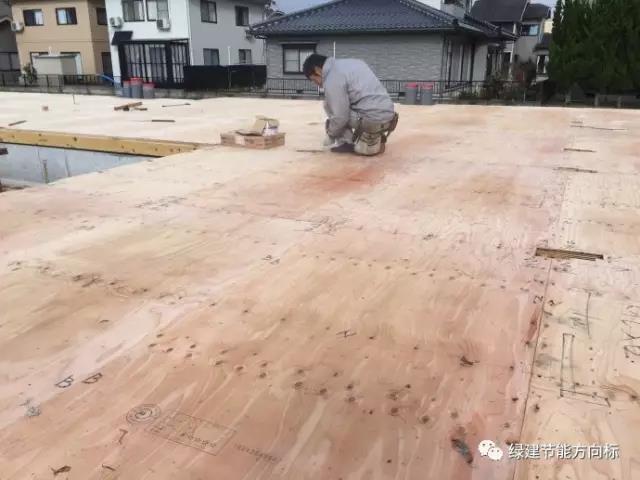

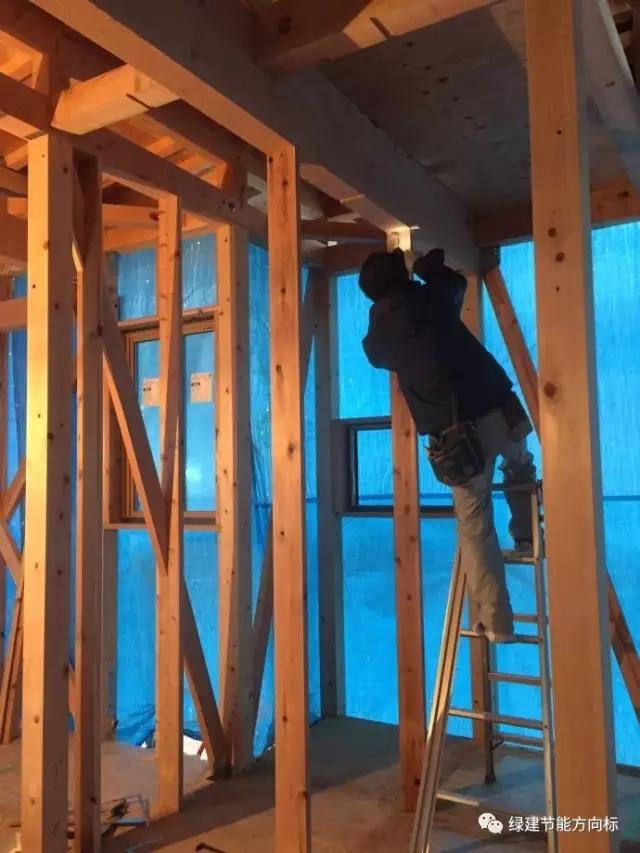

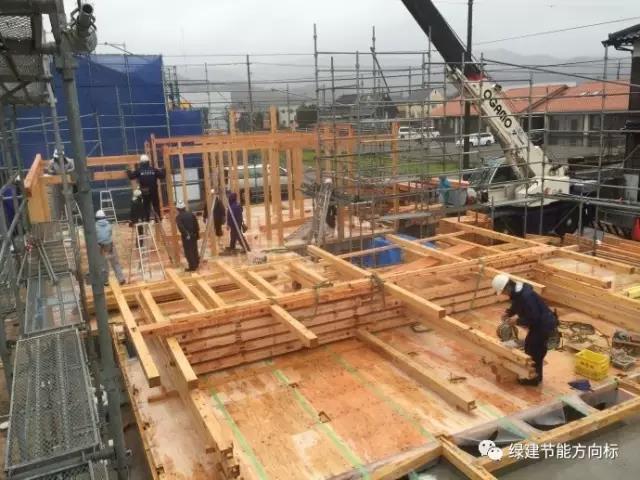

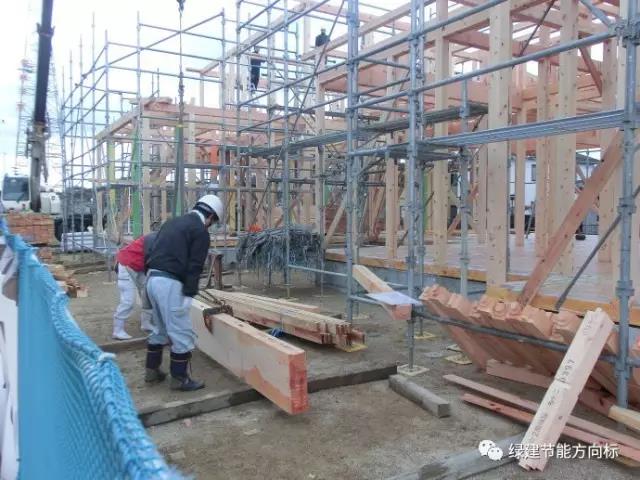

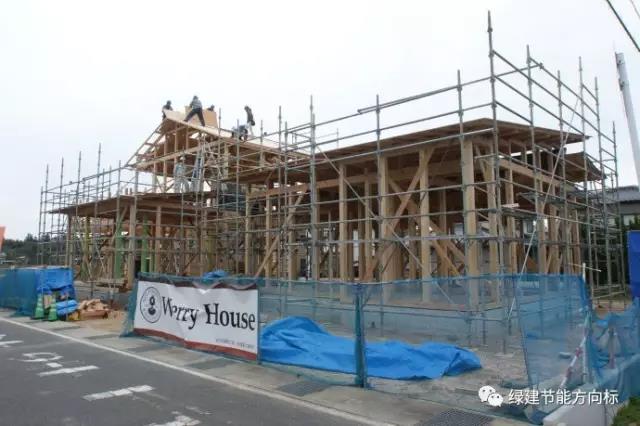

木结构主体施工示意

木结构主体施工示意

木结构主体施工示意

木结构主体施工示意

木结构主体施工示意

木结构主体施工示意

木结构主体施工示意

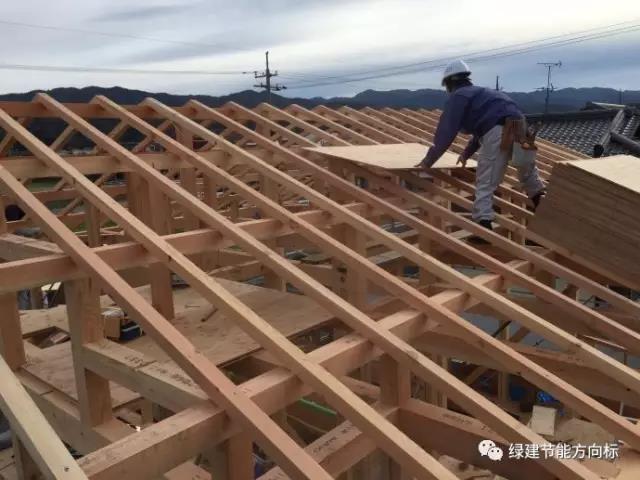

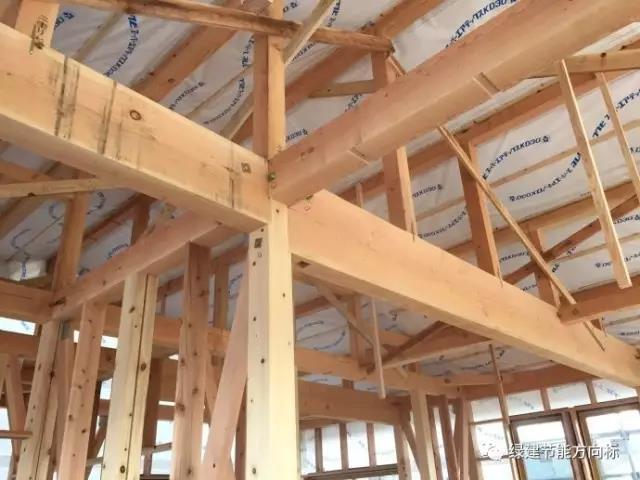

木屋架施工

木屋架施工

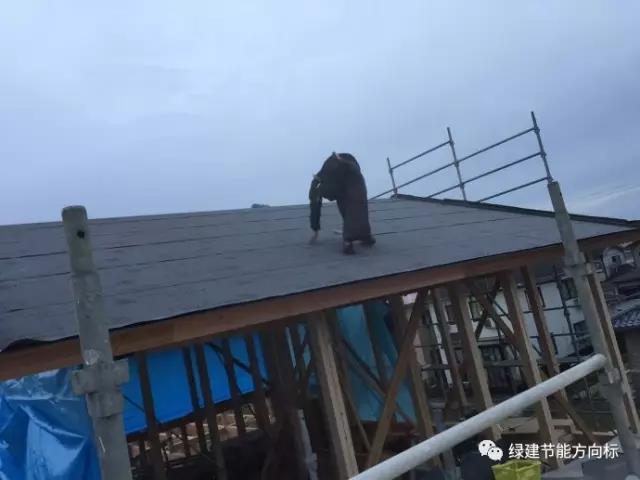

屋顶铺设防水防潮层

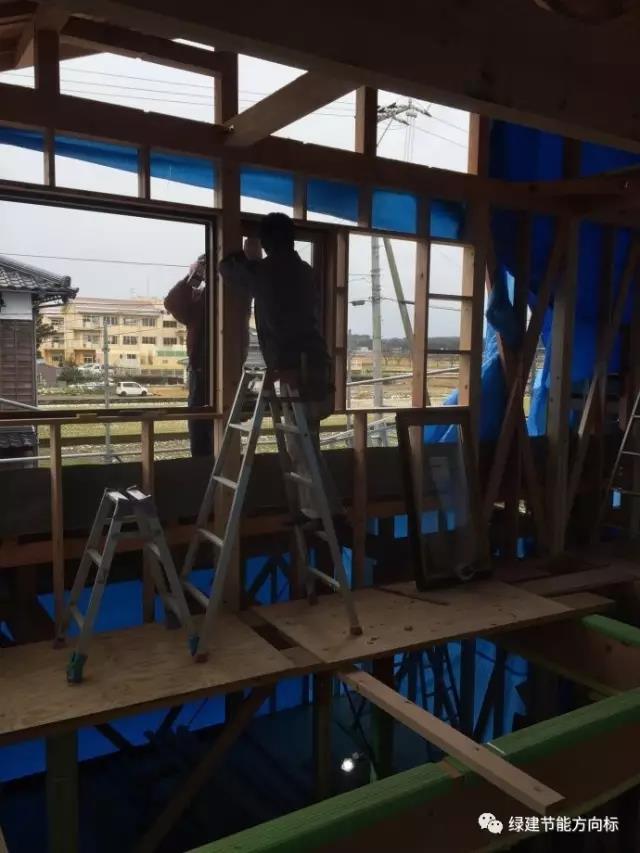

主体结构施工

主体结构施工

天花顶棚施工

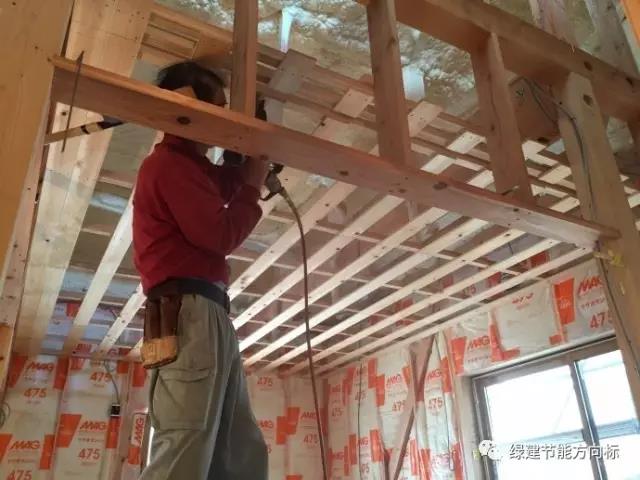

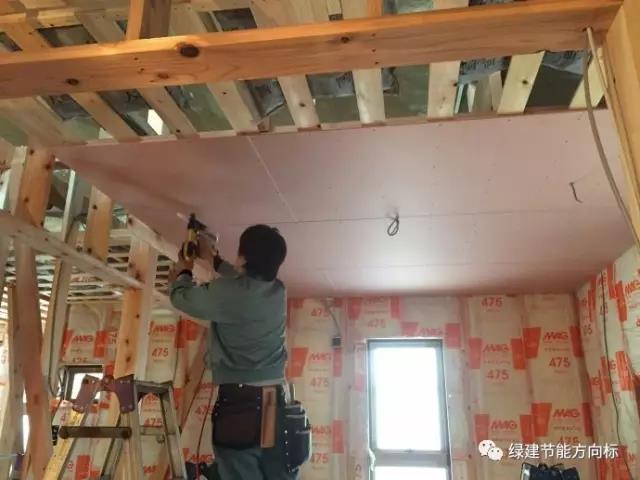

吊顶施工

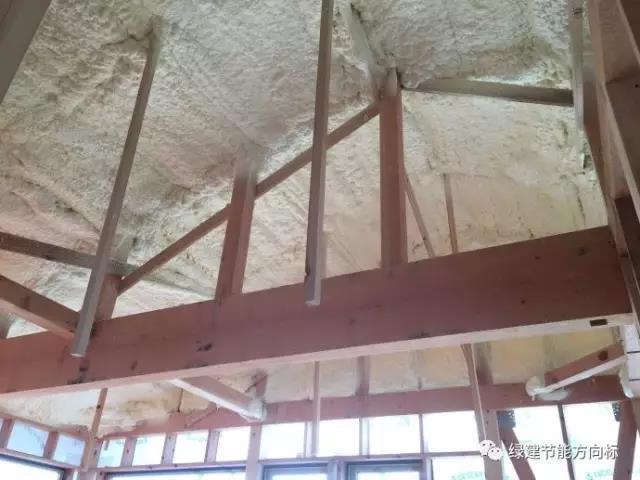

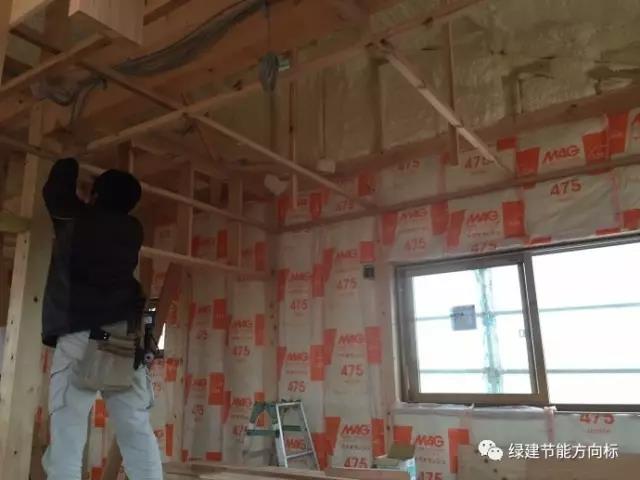

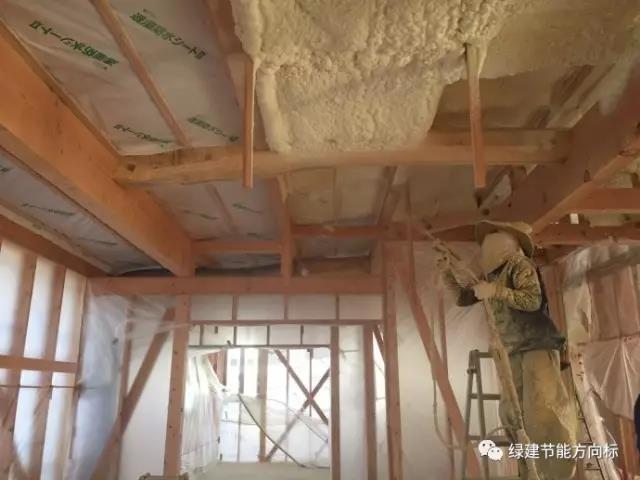

喷涂聚氨酯内保温

新风管道架设

喷涂聚氨酯内保温

喷涂聚氨酯内保温

室内主体结构效果
