图解中央新风系统和直吹新风气流组织差异
暖通达人 2019-05-21 11:56 来源: 浏览量:18780
一般在装修之前,如果需要安装新风和中央空调系统一起安装的话,那么暗装式肯定是不错的选择,吊顶内部不占用空间。装修完毕后,客户需要提高室内空气品质,那么剩下的选择就是明装新风机了,明装新风机里面有两个分类:单进风和双向热回收,这个里面的选取下篇文章详细讲讲。
地送风新风系统示意图
顶送风示意图
中央排风式示意图
暗装中央新风系统主要通过管道的布置来实现气流的组织分布。

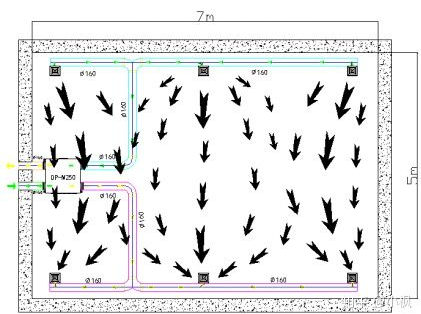

中央新风机气流组织示意
最大的优势在于气流组织合理均匀,那么随之而来的就是温度和湿度的均匀分布,同样的流量变化,这种布置方式最为合理。
那明装新风机的气流分布模式如下图:气流组织分布就比较紊乱。

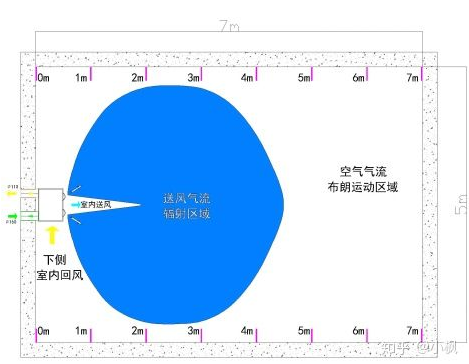

直吹新风气流组织示意
你大致想想系统运行后是不是这个样子,要达到同样的换气效果明装机的选型要大于暗装机一倍。上面两幅图就是原因,根本在于实际有效换气效率的差异。
总结:如果有可能的话,尽量装修前安装中央新风系统,系统运行效率要高于明装新风机。
