1.案例名称：河北省石家庄市林荫大院

2.施工单位名称：石家庄黑猫环保科技有限公司

3.项目简介：本项目案例为石家庄地区林荫大院小区，为家装新风系统设计安装案例。本案例应用美国易能韦尔高精度过滤柜式新风机，采用的送回风方式为地送风，顶回风。

4.案例详情:

(1)案例简介：本户型建筑面积为180平，四室两厅，户型南北通透，两个卧室在南边，两个卧室在北边。本案例应用美国易能韦尔高精度过滤柜式新风机，采用的送回风方式为地送风，顶回风。采用多点送风单点回风，集中回风的方式。

(2)参考标准：

《采暖通风与空气调节设计规范》            GB50019-2003

《通风与空调工程施工质量验收规范》        GB50243-2002

《民用建筑工程室内环境污染控制规范》      GB50325-2010

《民用建筑供暖通风与空气调节设计规范》    GB50736-2012

(3)设计过程：

我国对于新风系统的设定标准规定为：按2003年3月1日开始实施的《室内空气质量标准》（GB/T18883-2002）规定：人均新风量≧30m³/h，幼儿新风量≧11m³/h。按不同建筑的性质、用途和结构特点以及室内人数规定的换气次数核算换气量。

室内人均新风总量Q1

换气次数新风总量Q2

公式一：Q1＝人均新风量×室内计算人数

公式二：Q2＝换气次数×室内有效容积

二者取其大，定为最终的新风量

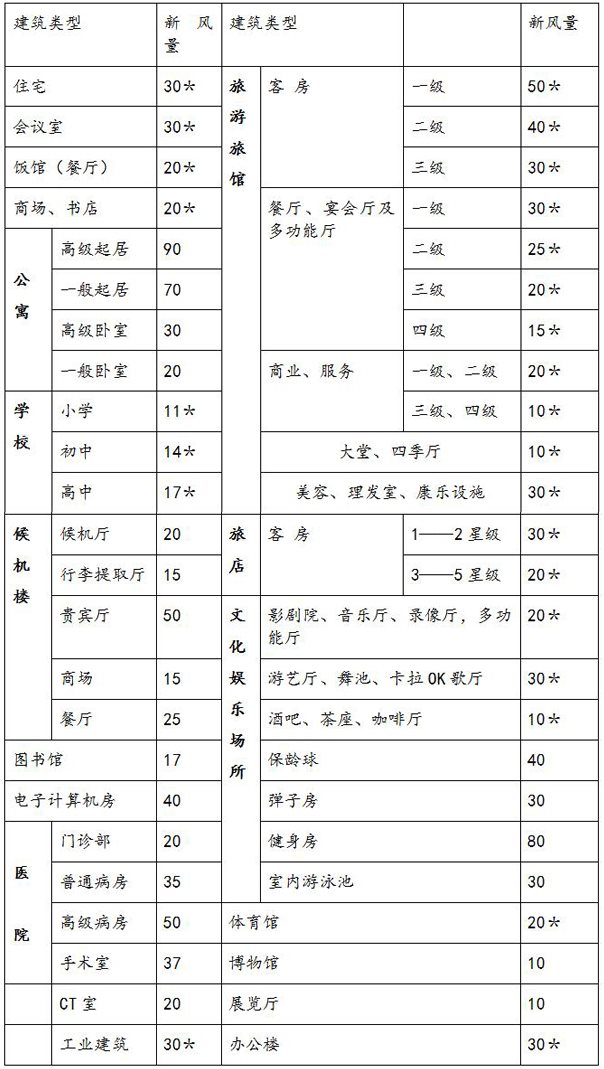

表1 民用建筑主要房间每人所需最小新风量（m³/(h·人)）

注：表中带＊为法律规范规定数值、其余为推荐参考值

(4)设备选型：

根据上述标准与公式，选用美国易能韦尔WIT-B800型新风柜机。最大新风量为800m3/h。

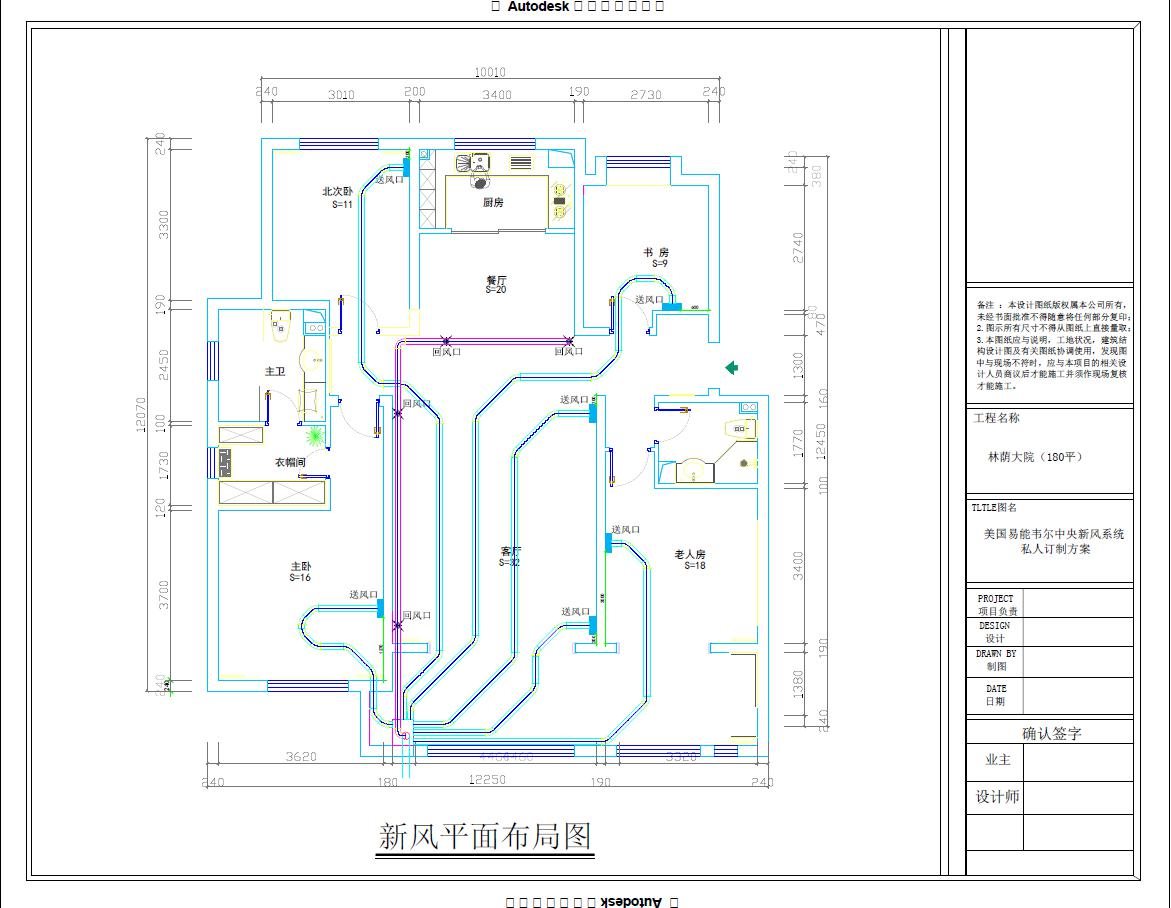

新风系统平面布置图如下：

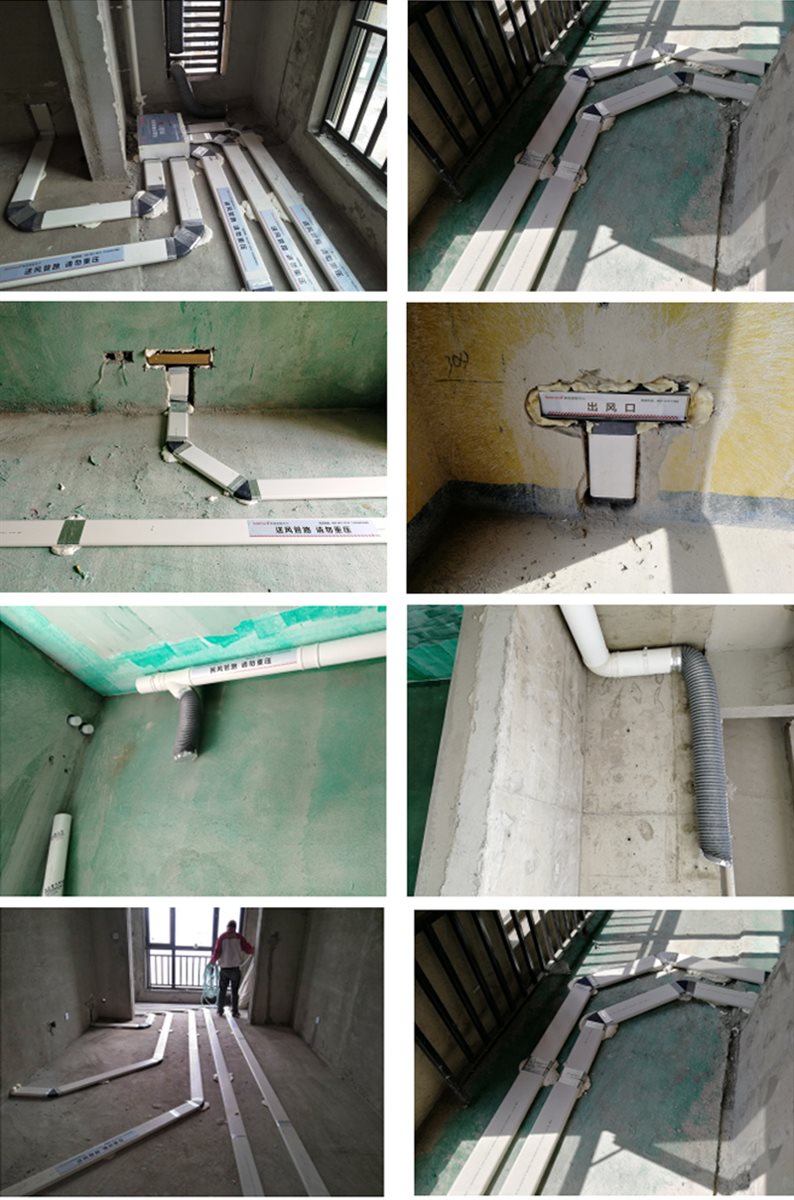

（5）现场安装（图）

（6）验收

5.案例点评：

      本户型建筑面积为180平，四室两厅，户型南北通透，两个卧室在南边，两个卧室在北边。本案例应用美国易能韦尔高精度过滤柜式新风机，采用的送回风方式为地送风，顶回风。采用多点送风单点回风，集中回风的方式。其中，所有送风口都设置在墙上，与插座高度平齐，这样既美观，又避免了送风口设置在地面造成的进水进灰等问题。新风口设置在每个卧室及客厅，回风集中设置在走廊，在室内形成相对的负压区，在室内形成更为良好的气流组织，使新风系统效果更加显著。
