 今天给大家分享全热交换器新风设计的要点，如何通过合理的管路设计，来规避噪音过大、风量失衡、主机无法检修的情况。纯科普~

1.      合理选择主机位置

住宅中，我们一般会将主机放置在厨房、卫生间、储藏室或封闭式阳台等区域。

a.      室外进排风口的要求

进排风口的间距需450mm以上；室外进风口与其他建筑物或住户的距离2000mm以上。

 b.      主机检修口的预留

检修口分为设备检修口（机器侧面）及滤网检修口（机器下方），可以检修马达、素子（热交换芯）&过滤网等。

住宅类建筑，检修口需避开厨房橱柜位置，油烟机的排气管等，为了后期的顺利检修，一定要预留检修口的位置！

 c.      主机的位置

选择主机位置时需注意卫生间是否有层降，阳台是否有封闭式吊顶，同时避免管路过长的现象。

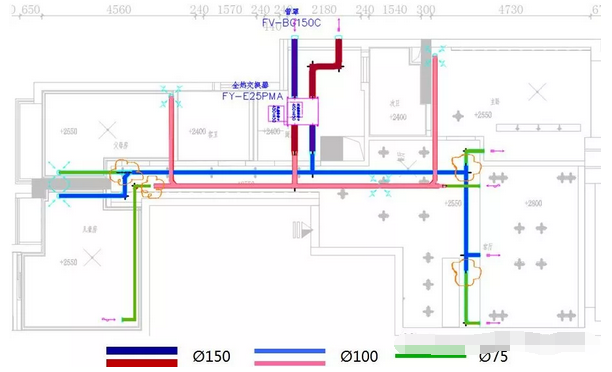

下图中主机放置在户型居中的位置，使用双支管系统，有效避免管路末端风量小的情况。

如果管路过长，需采取必要措施（风阀、变径）来保证末端风量。

 2.      合理布置送排风口位置

以顶送风形式为例，常见的送排风位置为对角布置或同侧布置。

a.送风口尽量避免放置在床头及人员坐立位置的头顶处，以防人员有明显吹风感。

b.排风口尽量远离空调送回风口。

 3.      分歧箱（静压箱）的使用

除了传统的pvc管路，地送风及PE系统都使用了分歧箱。

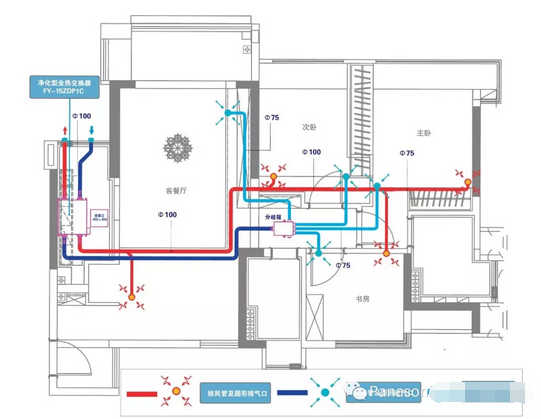

下图为例，送风采用了PE管，回风依然是PVC管。

一般噪音多出现于送风管路中，所以送风系统的管路设计尤为重要。分歧箱的使用，让各支路风量更加均衡，也能有效避免噪音困扰。

建议这种系统用在小户型中，大户型涉及的面积大，支管多，在施工中也会遇到开孔洞过多的难题（如果你能解决，就当我没说^-^）
