毛坯房新风系统安装案例赏析

飞 2019-03-20 15:16 来源：浏览量：42896

由于工作经常出差，因此住过不少高级酒店，久而久之形成了“极致舒适”的居住理念。按照这一理念，装修风格越简单越好，但在居住的舒适、健康、安全、便利方面则需达到极致。

去年10月，经过自己省吃俭用和家里支持，终于在工作的第六年有了一套属于自己的小窝。收房之后，我并未着急开工装修，而是对屋内的暖通空调、净水、热水系统进行全方位的设计，期间对于设计方案一改再改，这方面的预算也一再追加（我可怜的钱包……）。

从最开始的客厅风管机+直饮净水器，最终发展到了VRF中央空调+带电子净化装置的新风系统+全套水处理系统+空气能中央热水系统，除了除尘系统，其它能装的全装了，整个小区仅此一家，结果入住才三个星期，天津就发生了那个超级严重的爆炸事故……还好我家离得远，无碍，但这个时候新风系统保驾护航的作用就显现出来了。

一、为什么要安装新风系统？

其实最初并未考虑设置新风系统。但由于天津的空气质量实在是差的可以，动不动就雾霾天，因此自然通风基本就是奢望。偏偏我又有个不太争气的过敏体质，对于某些粉尘、植物乃至食物都过敏。例如香水百合、杨柳絮、人工养殖的对虾，当然还有PM2.5。考虑到天津这边的PM2.5实在是肆虐，因此跟家里人商量了下，还是义无返顾的把新风系统装进了家，并且特别加装新风电子净化机，强化PM2.5和各种有毒有害气体的处理。至于价格，我并未上网订购，而是和中央空调、中央热水一起在朋友的暖通公司下了订单，水处理设备的安装也交给了他们（实际安装的时候我的空调和新风设备还被作了升级，因此价格并不具备可比性）。

二、安装过程全纪录

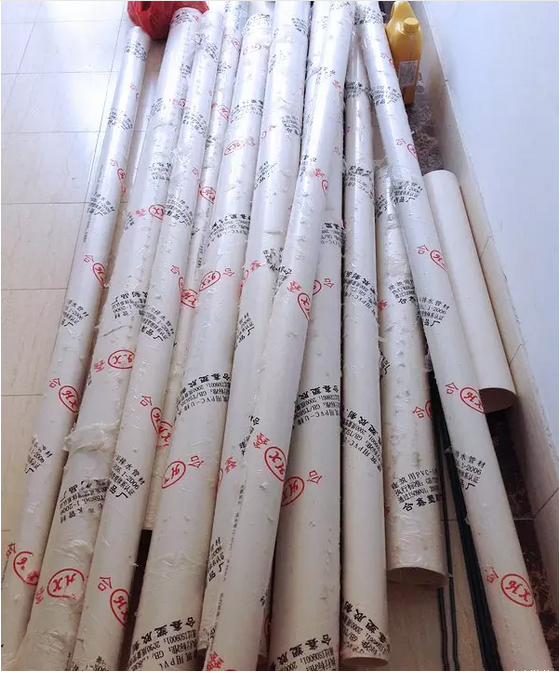

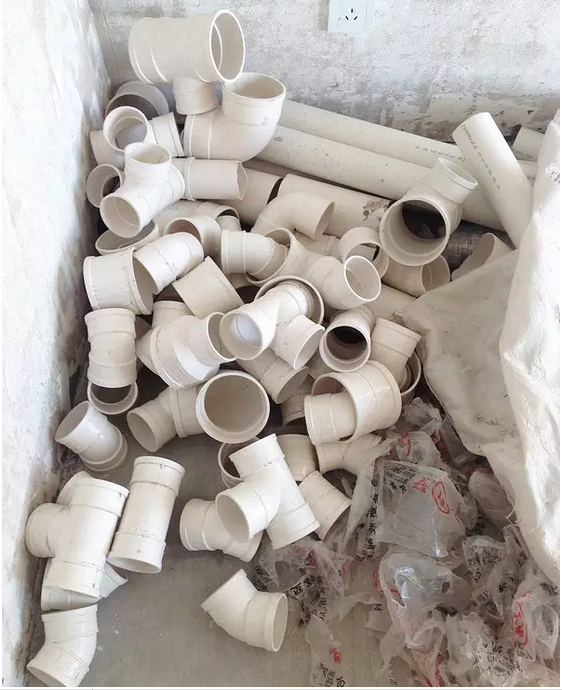

12月20日上午，新风系统材料和施工工具率先进场。各种各样的管道以及大小不等的接头。

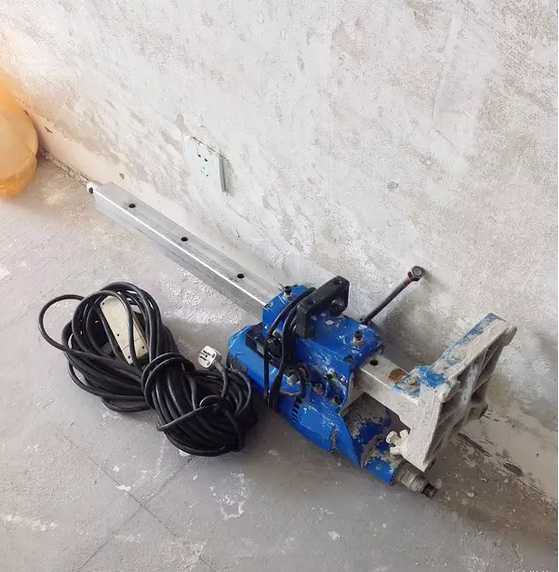

施工工具

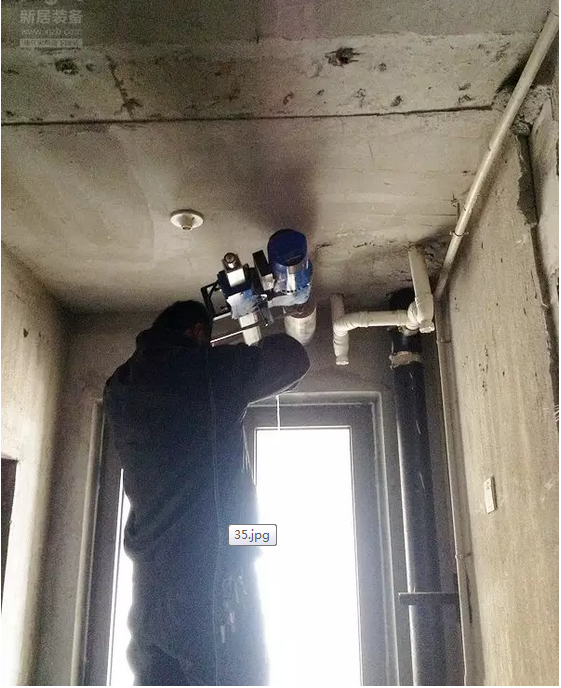

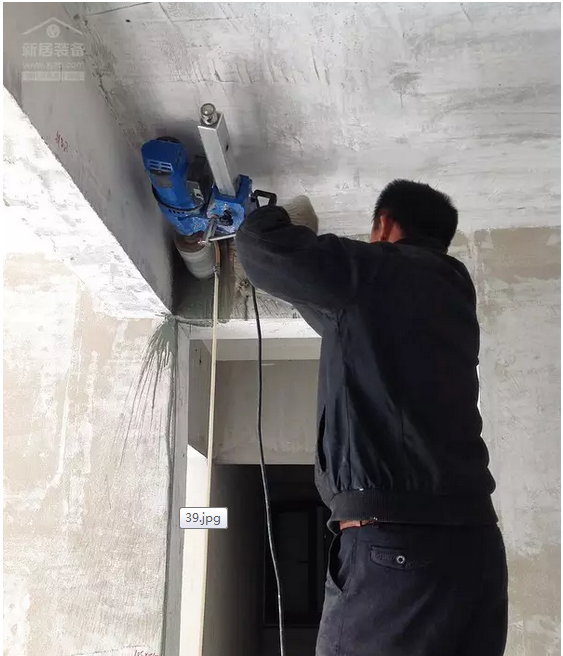

师傅用水钻打墙眼

新风管道从厨房窗子上方进出。按照既定的设计流程，空气从厨房这边进来之后先通过新风电子净化机（提高净化效果），然后穿过厨房与卫生间之间的墙，进入设在卫生间吊顶处（机器的声音不会影响睡眠）的全热交换器。然后从卫生间出来，再通过管道送入各个房间。

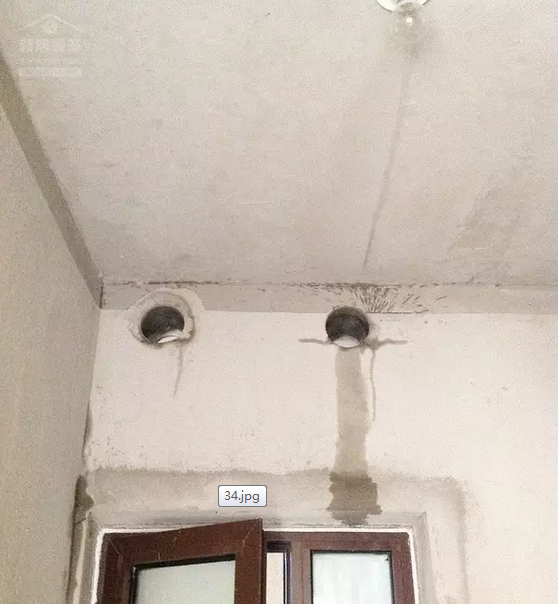

卫生间与厨房之间的两个洞

新风系统最繁杂的工作就是打洞。这边是客餐厅之间的横梁。为了工程安全，我再三强调千万不能打到主钢筋。还好最后的施工质量OK，并未对房子的整体结构安全产生影响。

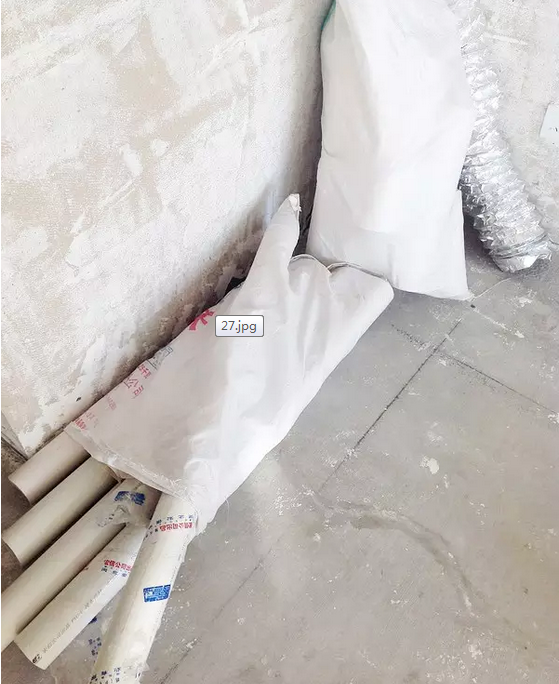

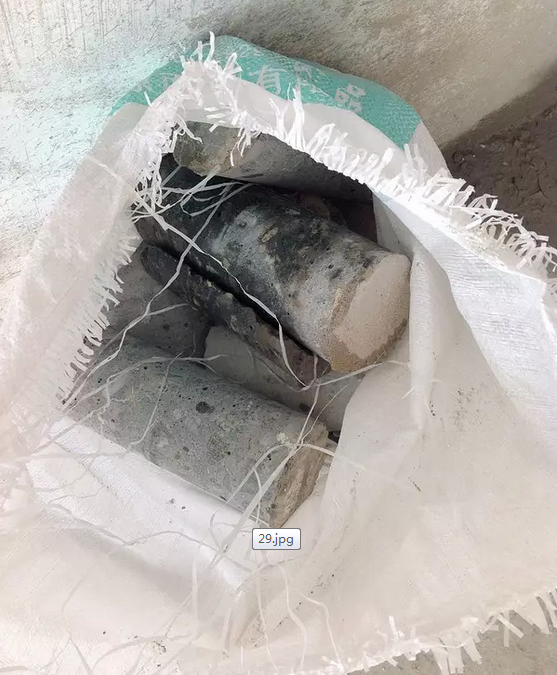

打下来的混凝土圆柱，一共11个

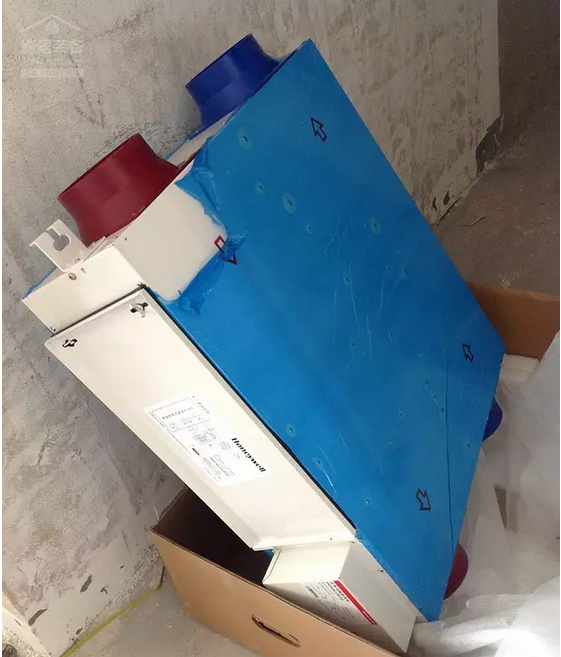

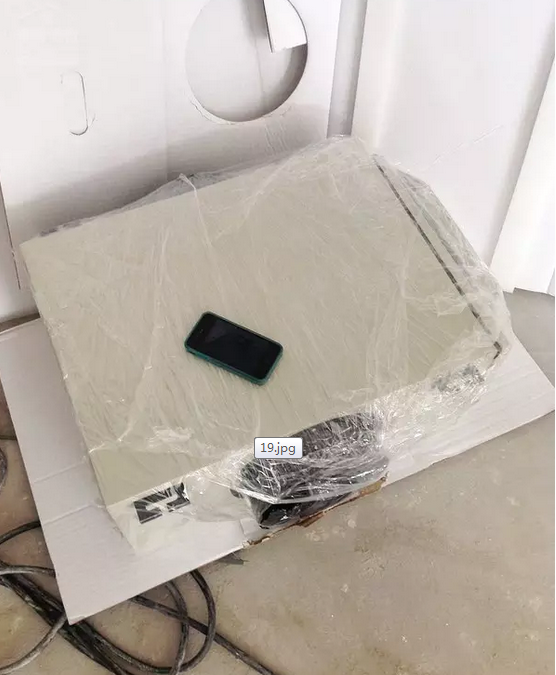

当天下午1点的时候新风设备送到。首先是霍尼韦尔的全热交换器，看看它和我的iPhone 4的体积对比，真是大得可以。

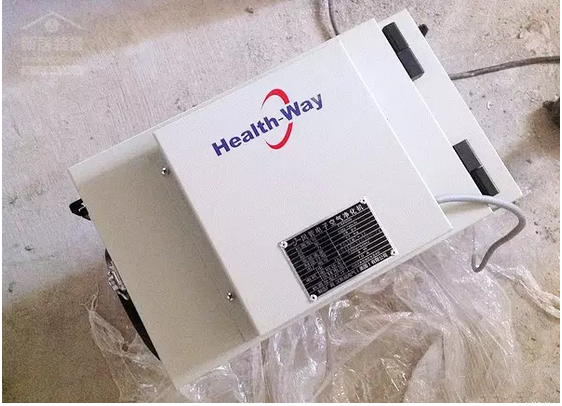

这是另一个箱子，汉斯威的CM500新风电子净化器，采用高压静电净化原理。

汉斯威的CM500新风电子净化器

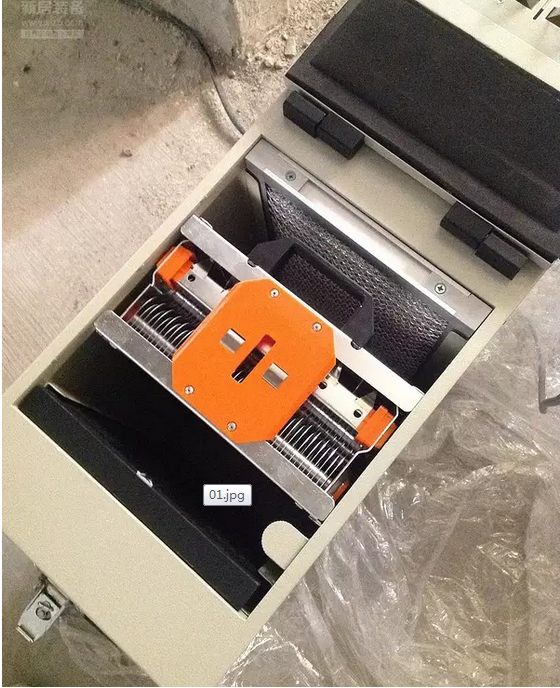

机器从侧面打开，从上到下分别是初效过滤网、高压静电集尘盒（附带杀菌功能）与活性炭滤网。

之所以不选择HEPA滤网过滤模式，主要出于以下原因：

1.HEPA耗材成本过高，以天津这样糟糕的空气品质，如果选用HEPA滤网的话，差不多每三个月就需要更换一次。而好的HEPA滤网（11级以上的）一个就得几百甚至上千，长久下来耗材成本伤不起。而高压静电模块仅需定期清洗即可，无需更换耗材，大幅减少了后期的使用成本。

2.HEPA滤网时间长了之后会影响新风的通过率。本身HEPA滤网空气流通的效率相对就低，如果时间长了之后，各种杂质堵塞HEPA，新风的通过率会大受影响。而高压静电集尘模式的间隙较大，基本不会影响新风的通过。此外，高压静电还附带可以杀菌，基本可以实现接近于医院手术室的空气质量。

3.虽然高压静电会产生一定量的臭氧，但是好在高压静电模块后面有一个活性炭装置，可以吸附掉绝大部分的臭氧，剩下进入室内的臭氧基本可以说微乎其微，而且少量的臭氧还有杀菌消毒的功效，基本不会对人体健康造成影响。

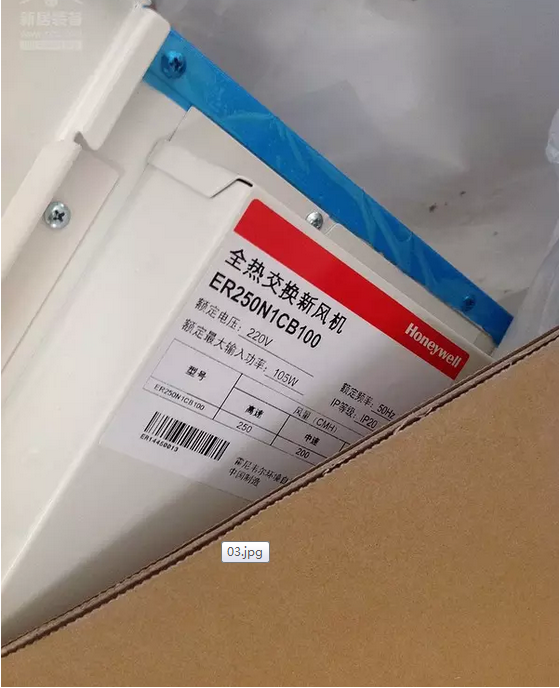

接下来把新风机拆开来看，意外发现新风机的型号被升级成了新款的ER250N（原来预定的型号是ER200D），不仅风量大了50立方，而且机器厚度从原来的270mm大幅缩减到了220mm。这样就最大限度地节约了吊顶空间。

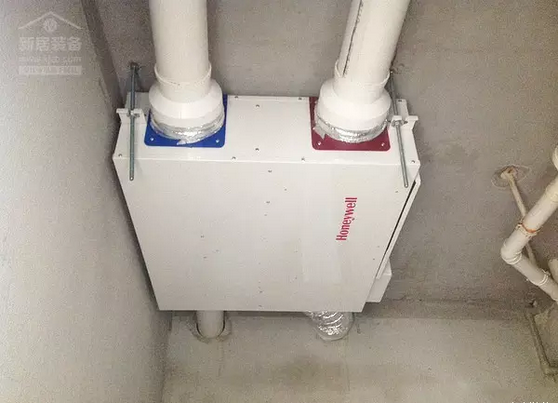

接下来吊装机器，新风机被吊入了卫生间里，几乎占据了大半个卫生间的顶。蓝色管道是新风管道，红色管道是排风管道。

接完管道之后的效果

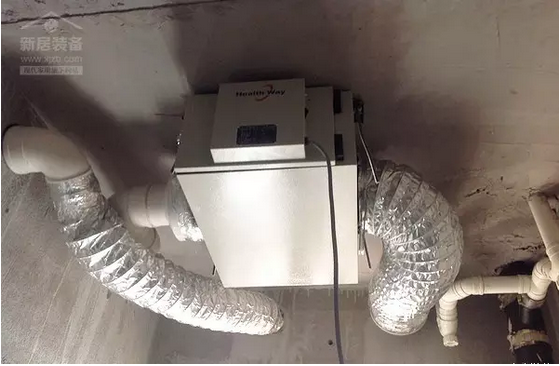

电子净化机也吊装了上去，可就在这时，一个意想不到的事情发生了：由于新款的ER250N新风机固定了新风管道和排风管道，因此左侧的新风管道对应的入口是应该是厨房窗子左侧的入口，可由于新风电子净化机巨大的体积，因此新风只能从右侧管道进入。最后还是我想了个办法，把外侧的新风孔和排风孔换了个个儿，用软连接管道进行交叉。最终问题圆满解决。不过由于电子净化机的法兰是200mm的，当天师傅没带对应尺寸的变径接头，因此第二天才把这个安装完毕。

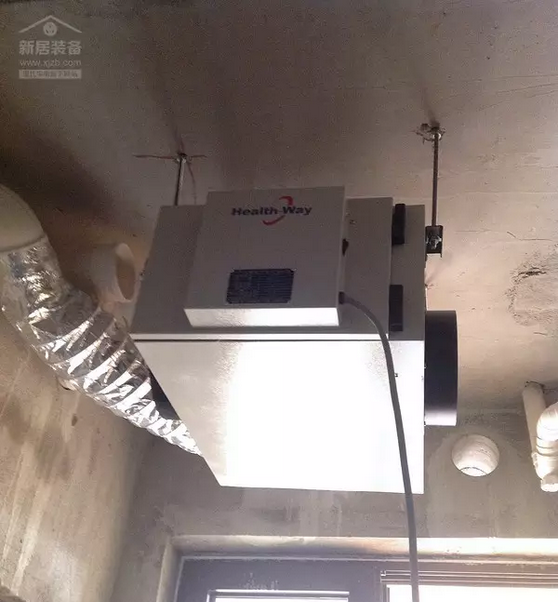

新风电子净化机最终装完之后就变成了这个样子，右侧那个粗粗的银色管子就是新风入口。

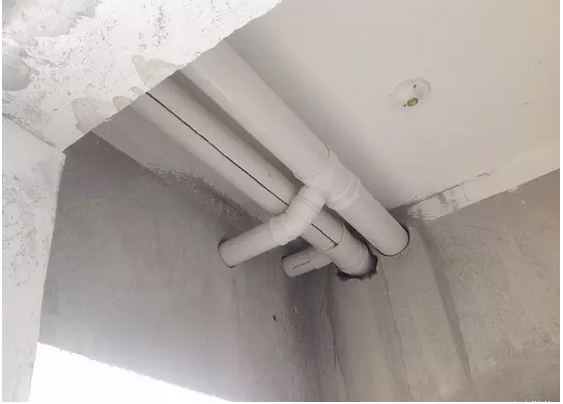

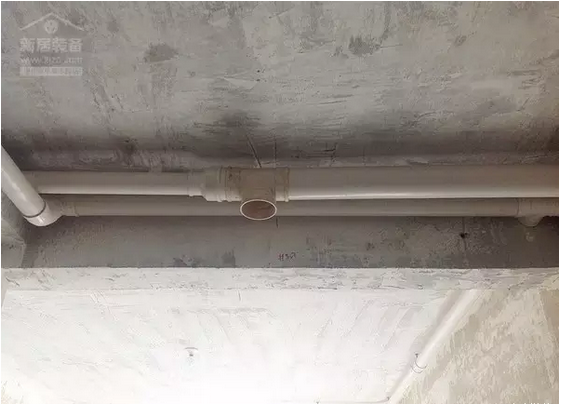

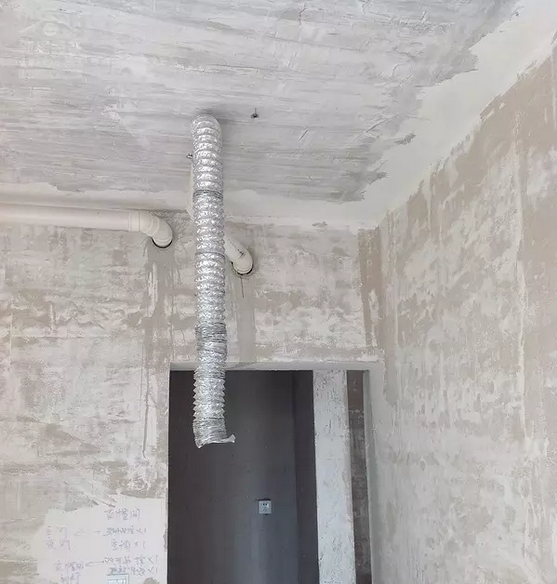

从卫生间出来后的分岔管，主管通往客餐厅及次卧，分岔管通往主卧。

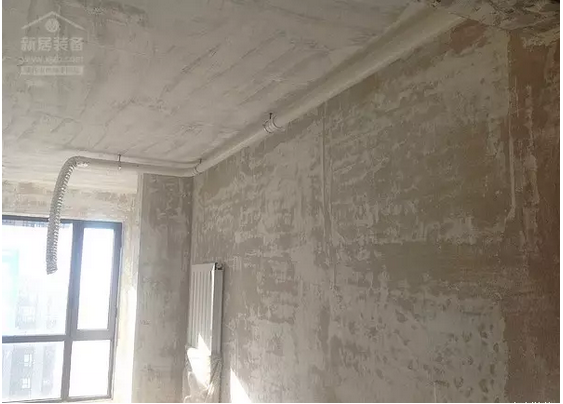

主卧这2根管子安装出了问题，进风管和排风管给颠倒了，后面装了空调得调整回来。

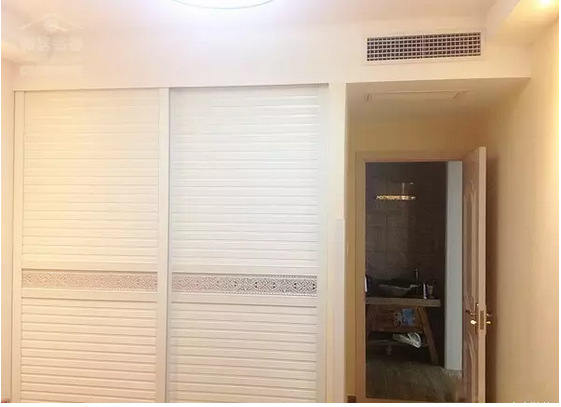

原定主卧排风口的位置。因为空调的设计原因，新风口必须和空调风口做在一起。否则空调吹出的冷气都被新风的排风口抽走了。

由于客厅和餐厅连在一起，因此共用一个大的排风口。

客厅的出风口移到阳台垭口处

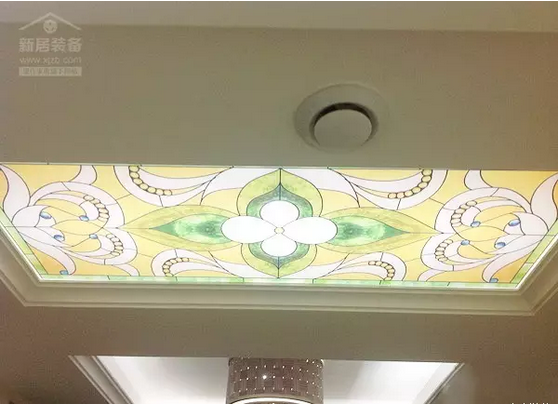

餐厅的出风口

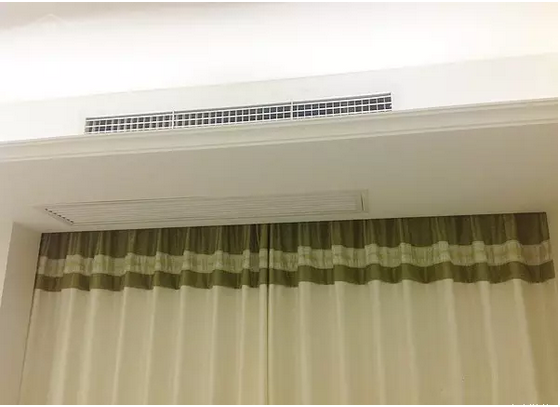

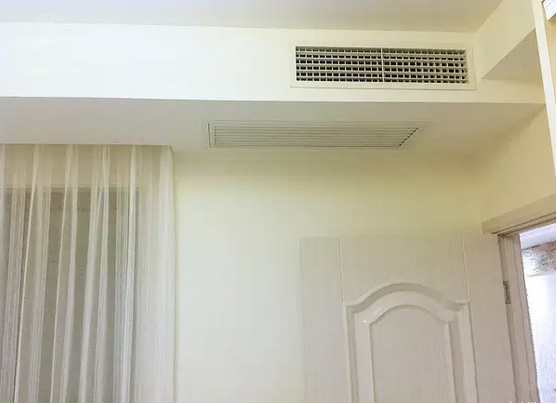

小卧室的出风口，跟空调做在一起

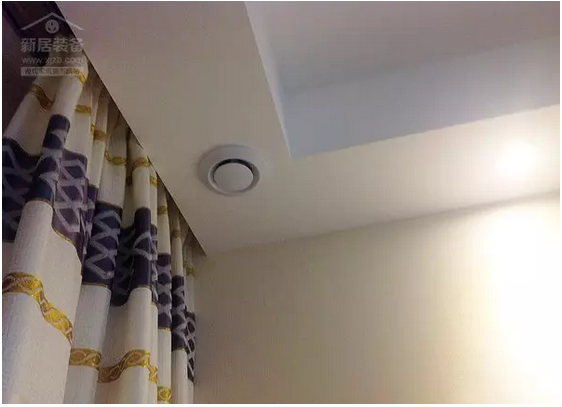

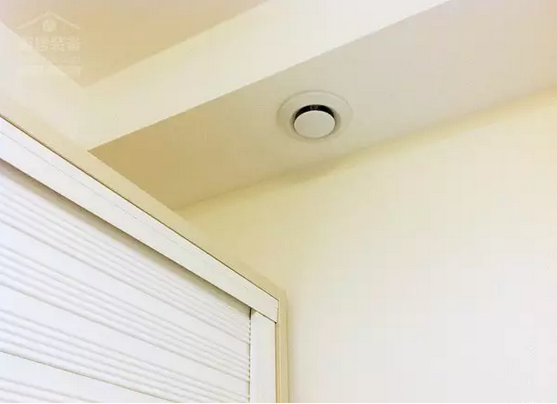

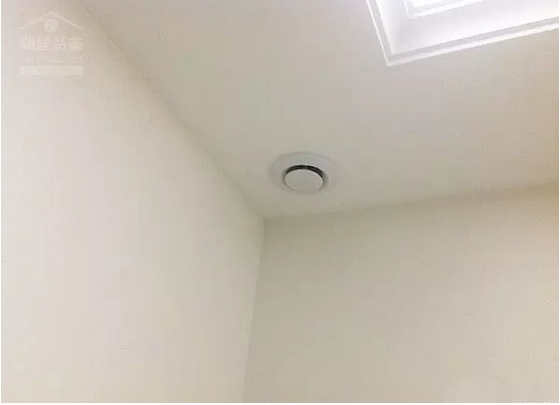

小卧室的排风口

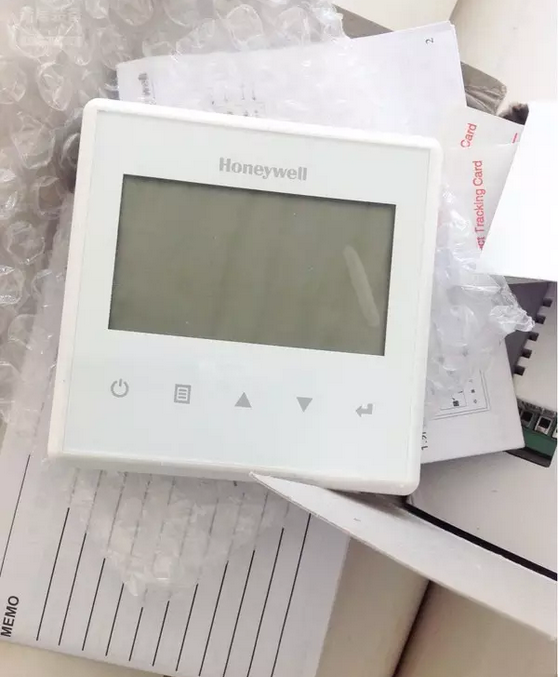

新风系统原配的控制开关，比原来的T6861系列好看，变成了标准的86盒尺寸，而且升级为全触摸控制。而且我意外发现这个控制开关还可以连接空气品质传感器！有了这个东东之后就不用人手控去调节了，传感器直接探测室内空气品质，从而自动调节新风风速。这个功能算是让我喜出望外。当即在后续的水电改造工程中预留了空气品质传感器的位置（这个传感器型号为7110，目前淘宝价大概在1500左右）。
